CFRP یا Carbon Fiber Reinforced Polymer نوعی کامپوزیت تقویت‌شده با الیاف کربن است که در پروژه‌های مقاوم سازی ساختمان و تقویت اعضای سازه‌ای به‌طور گسترده مورد استفاده قرار می‌گیرد. این سیستم به دلیل نسبت بالای مقاومت به وزن، سختی مناسب، وزن کم و مقاومت در برابر خوردگی در میان مهندسان سازه جایگاه ویژه‌ای پیدا کرده است.
CFRP می‌تواند برای تقویت بخش‌هایی مانند تیر، ستون، دال و دیوارهای بتنی به کار رود و در شرایط مناسب، ظرفیت برخی اعضای سازه‌ای را به شکل چشمگیری افزایش دهد. با این حال، استفاده از روش های نوین مقاوم سازی ساختمان نظیر الیاف کربن برای هر پروژه باید بر اساس نوع ضعف، ظرفیت مورد نیاز، شرایط محیطی و جزئیات اجرایی ارزیابی شود.
در ادامه این مقاله از بیکران سازان شمال بررسی می‌کنیم CFRP چیست، چه کاربردهایی در تقویت سازه دارد، چه مزایا و معایبی دارد، چگونه اجرا می‌شود، تفاوت آن با GFRP در چیست و هزینه اجرای آن چگونه تعیین می‌شود.

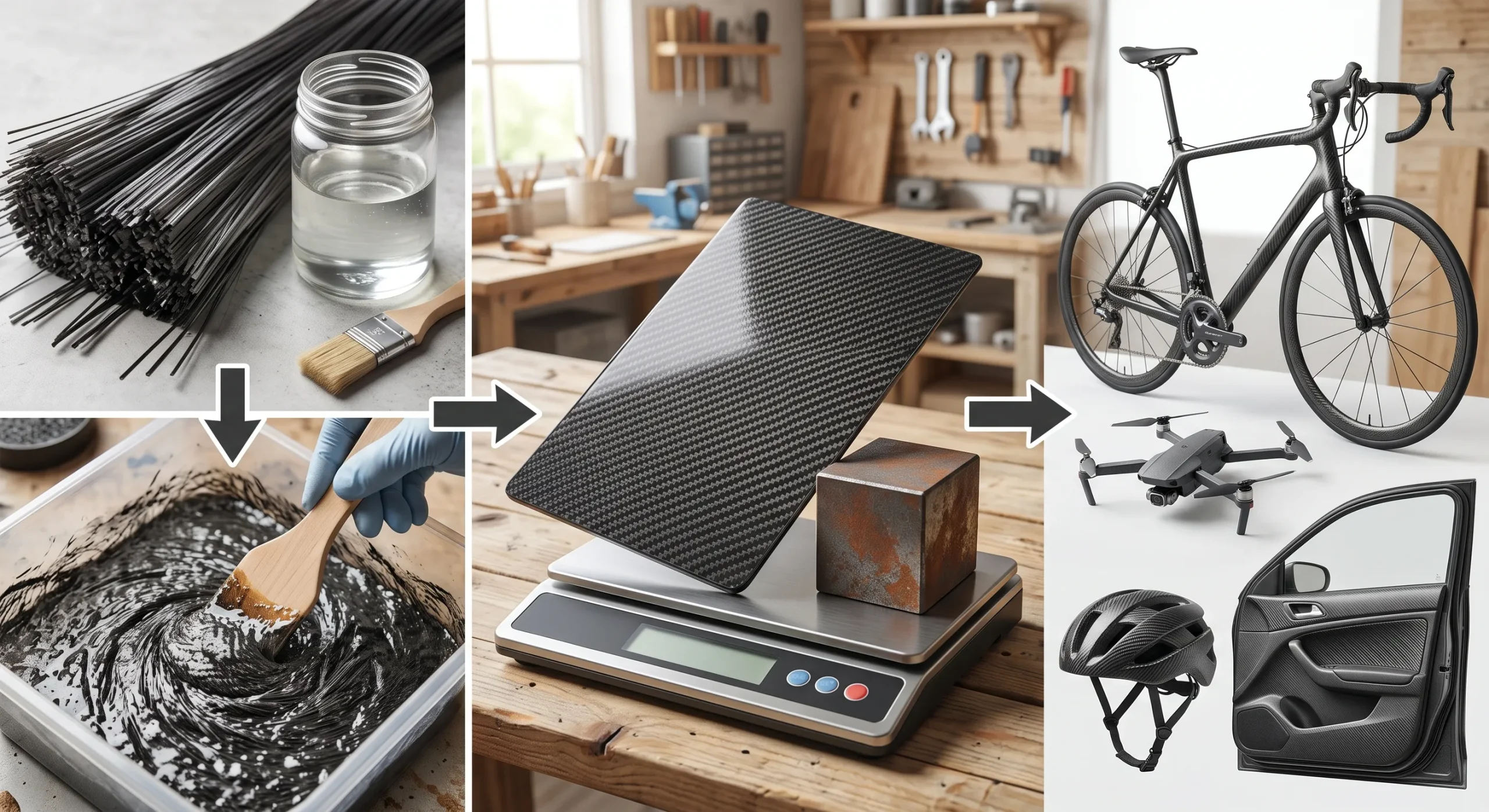

عبارت CFRP مخفف Carbon Fiber Reinforced Polymer و به معنی «پلیمر تقویت‌شده با الیاف کربن» است. این ماده یک کامپوزیت است که از دو جزء اصلی تشکیل می‌شود:
ترکیب این دو جزء، ماده‌ای بسیار سبک و فوق‌العاده مقاوم ایجاد می‌کند که می‌تواند در قالب سیستم‌های مختلف تقویت سازه مورد استفاده قرار گیرد. CFRP معمولاً به شکل پارچه، نوار، لمینیت و برخی محصولات پیش‌ساخته تولید می‌شود.
در تکنیک مقاوم‌سازی با FRP سطحی، الیاف کربن به کمک رزین‌های اپوکسی مخصوص به عضو سازه‌ای موجود متصل می‌شود و در صورت طراحی و اجرای صحیح، با عضو موجود در تحمل نیرو همکاری می‌کند.
برای مثال، در یک تیر بتنی که با ضعف خمشی مواجه است، می‌توان با استفاده از سیستم CFRP، ظرفیت باربری عضو را افزایش داد. در ستون‌ها نیز می‌توان از آرایش مناسب الیاف (دورپیچ کردن) برای بهبود محصورشدگی و عملکرد لرزه‌ای استفاده کرد.

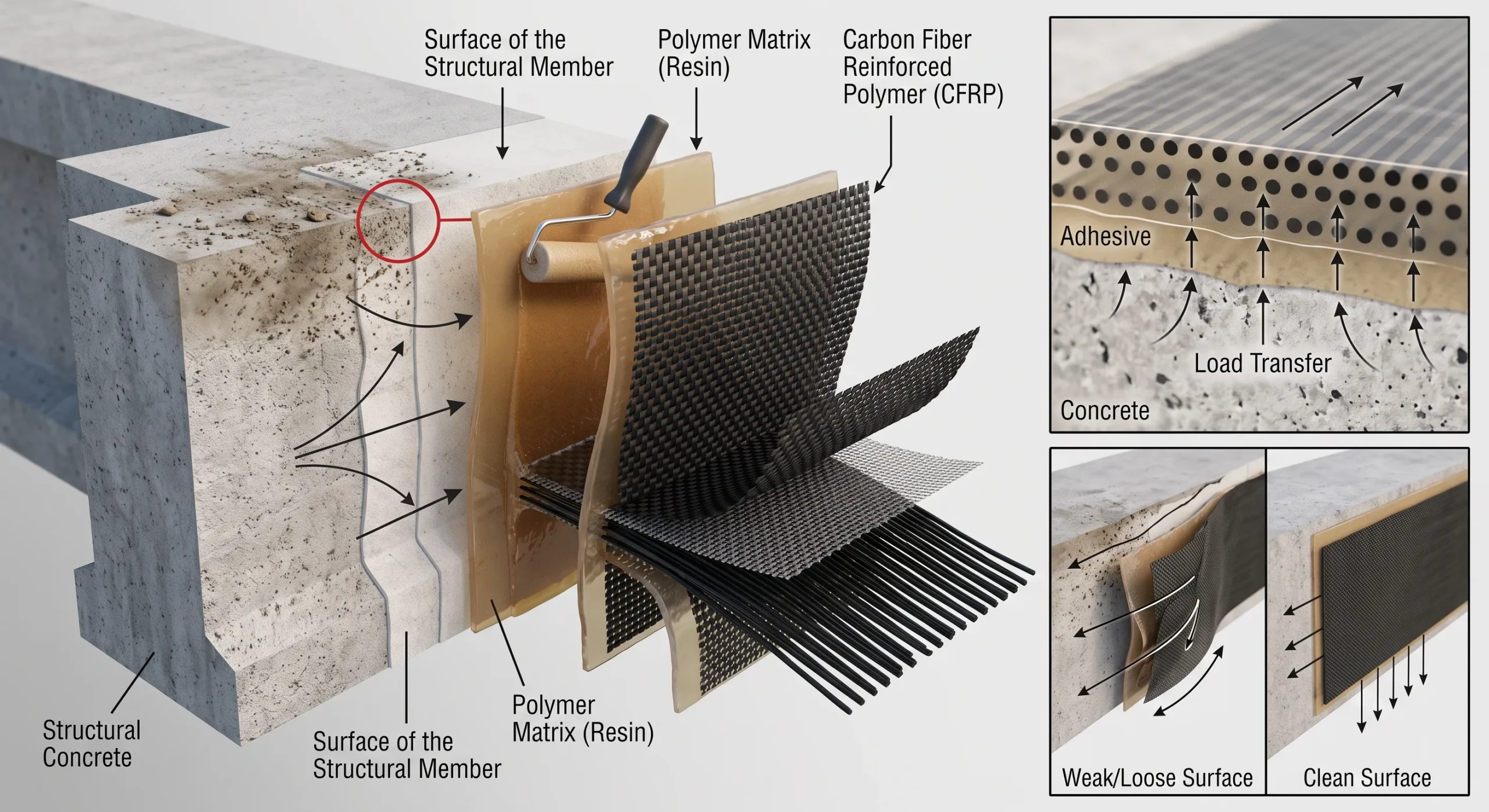

سیستم تقویتی بر پایه الیاف کربن شامل سه رکن اساسی است که کیفیت نهایی به تک‌تک آنها وابستگی دارد:
عنصر اصلی مقاوم‌کننده هستند. این الیاف مقاومت کششی و سختی بی‌نظیری دارند. جهت قرارگیری الیاف اهمیت زیادی دارد؛ زیرا خواص مکانیکی سیستم در راستای الیاف به مراتب بیشتر است.
رزین وظیفه نگهداری الیاف، انتقال نیرو بین آنها و ایجاد چسبندگی یکپارچه میان سیستم CFRP و سطح عضو را بر عهده دارد. کیفیت رزین، بخش مهمی از ظرفیت نهایی سیستم است.
در سیستم‌های چسبیده به سطح، بتن موجود نقش مهمی در انتقال نیرو دارد. اگر سطح بتن سست، ضعیف یا دارای آلودگی باشد، الیاف کربن با وجود مقاومت بالا، از سطح جدا می‌شوند.
CFRP به دلیل خواص مکانیکی استثنایی می‌تواند در انواع مختلفی از پروژه‌های تقویت سازه مورد استفاده قرار گیرد:
تیرها ممکن است به دلایلی مانند افزایش بارگذاری، تغییر کاربری، ضعف طراحی یا آسیب سازه‌ای نیازمند تقویت باشند. سیستم CFRP می‌تواند به دو شکل برای تیرها عمل کند:
یکی از کاربردهای شناخته‌شده کربن، محصور کردن ستون‌های بتن مسلح است. این سیستم می‌تواند با ایجاد فشار همه‌جانبه (محصورشدگی)، رفتار عضو را در شرایط بارهای لرزه‌ای یا فشاری ارتقاء بخشد. شکل مقطع ستون در اثربخشی این روش اهمیت زیادی دارد.
در پروژه‌هایی که ظرفیت دال برای بارگذاری‌های جدید کافی نیست، نوارهای کربنی در نواحی کششی دال اجرا می‌شوند. همچنین برای تقویت سقف‌های مدرن، اجرای مقاوم‌سازی سقف وافل با لمینیت FRP گزینه‌ای کارآمد محسوب می‌شود و دیوارهای برشی بتنی نیازمند ارتقاء مقاومت نیز با نصب الیاف کربن تقویت می‌شوند.

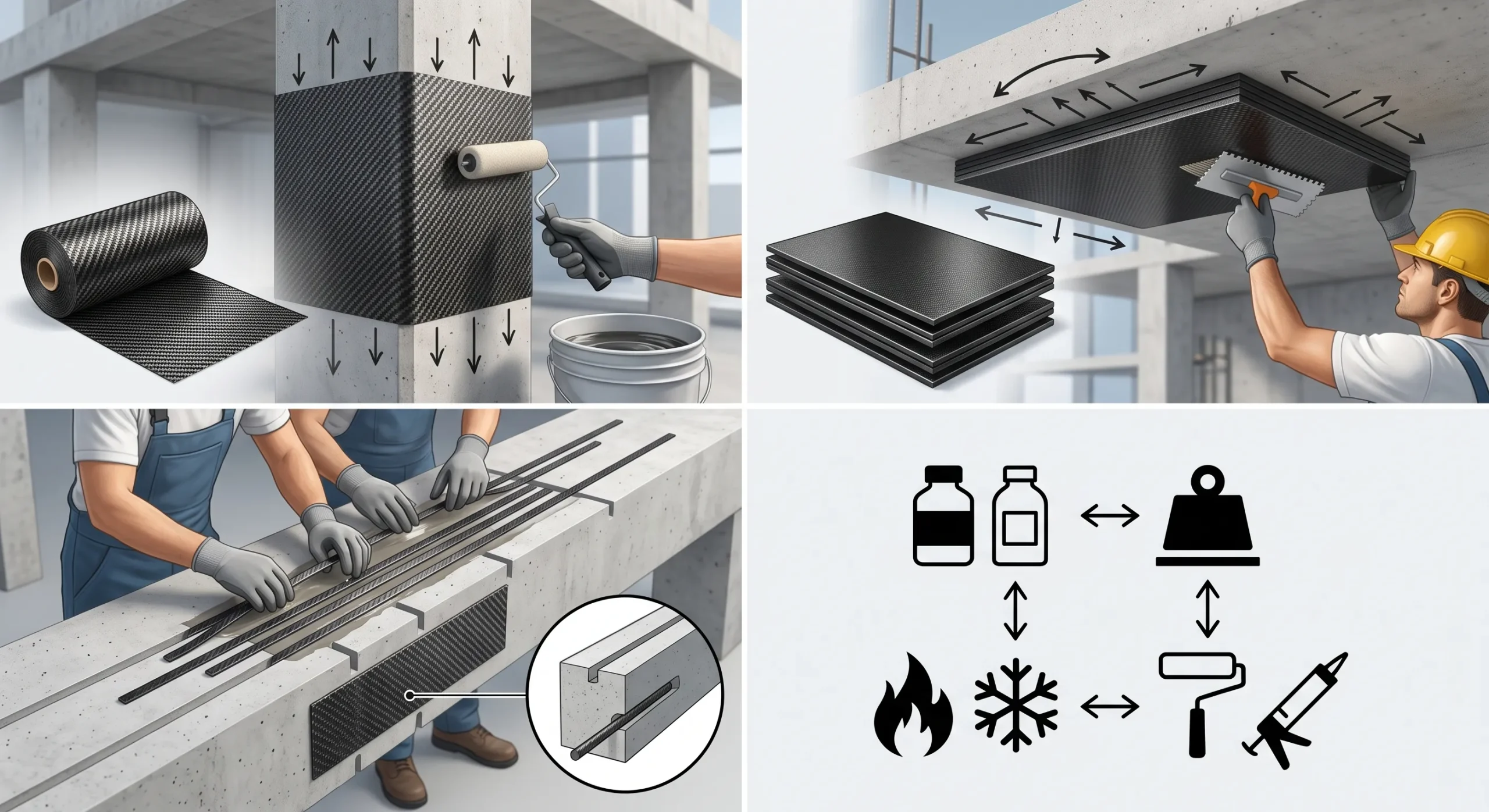

CFRP در قالب محصولات مختلفی تولید می‌شود و نوع محصول باید با کاربرد سازگار باشد:
هر دو سیستم از خانواده کامپوزیت‌های FRP هستند، اما در متریال پایه الیاف تفاوت دارند. CFRP از الیاف کربن و GFRP از الیاف شیشه ساخته می‌شود.
| ویژگی | CFRP (الیاف کربن) | GFRP (الیاف شیشه) |
|---|---|---|
| نوع الیاف | کربن (Carbon) | شیشه (Glass) |
| وزن | بسیار کم | کم |
| سختی و مدول الاستیسیته | بسیار بالا | معمولاً پایین‌تر |
| مقاومت کششی | فوق‌العاده بالا | مناسب |
| مقاومت در برابر خوردگی | بسیار عالی | مناسب و قابل‌قبول |
| هزینه متریال | معمولاً بیشتر | معمولاً اقتصادی‌تر |
| کاربرد اصلی | تقویت مقاطع با نیاز عملکردی و باربری شدید | کاربردهای متنوع و تقویت‌های عمومی‌تر |
هیچ‌کدام مطلقاً برتر نیستند. اگر پروژه به سختی مکانیکی بالاتر نیاز داشته باشد، CFRP گزینه اول است؛ اما در شرایطی با باربری کمتر، GFRP می‌تواند نیاز را با هزینه پایین‌تری رفع کند.

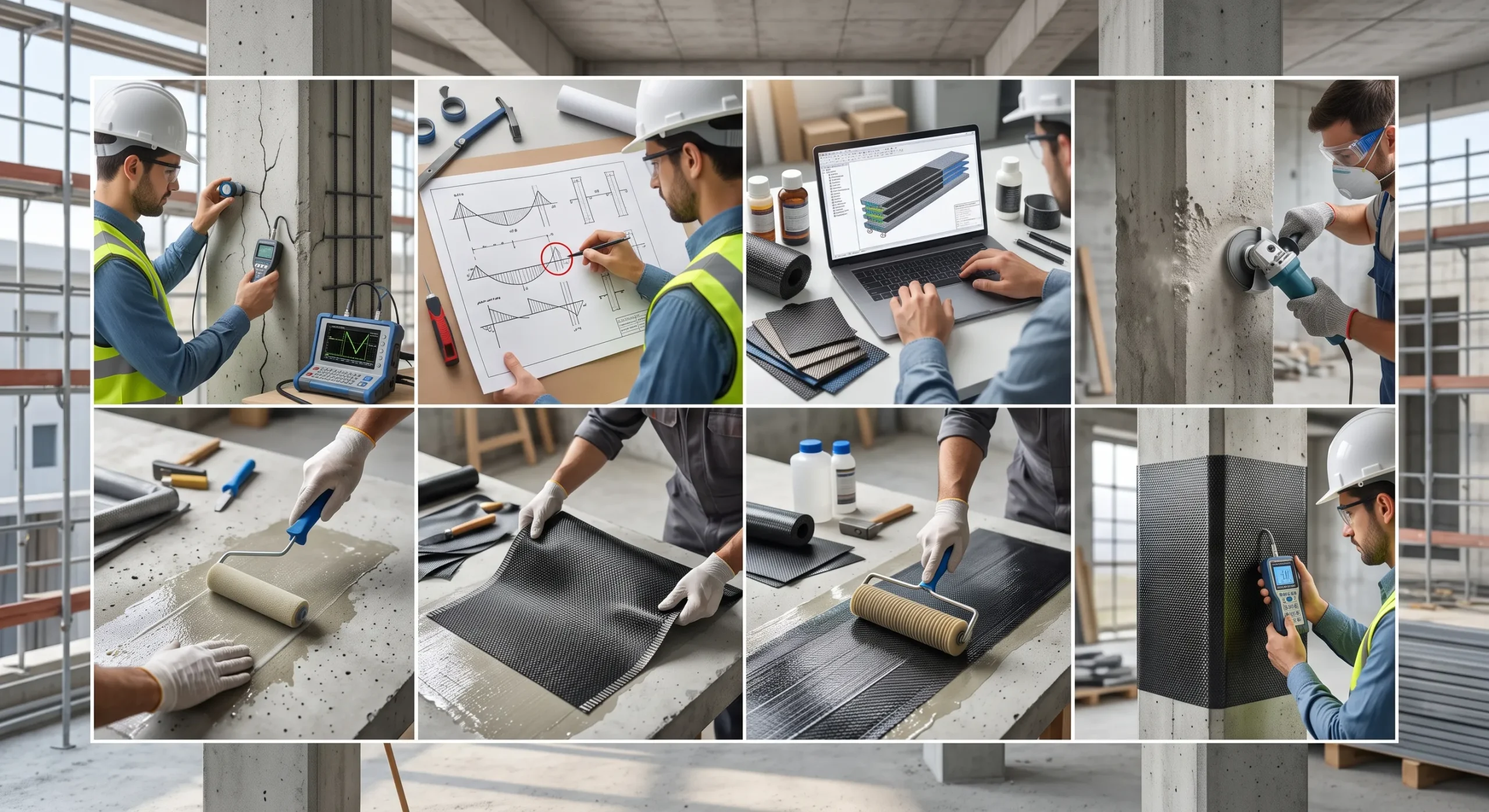

اجرای اصولی سیستم کربن کاملاً مهندسی بوده و در ۸ مرحله انجام می‌پذیرد:
هزینه سیستم کربنی به صورت مقطوع قابل اعلام نیست و به عواملی چون ابعاد عضو، میزان آسیب، حجم متریال، دسترسی، نوع رزین اپوکسی و تعداد لایه‌های تقویتی بستگی دارد. قیمت تقویت خمشی یک تیر منفرد هرگز با مقاوم سازی ستون‌های یک طبقه کامل قابل قیاس نیست؛ بنابراین برآورد دقیق نیازمند بازدید و تهیه طرح مهندسی است.

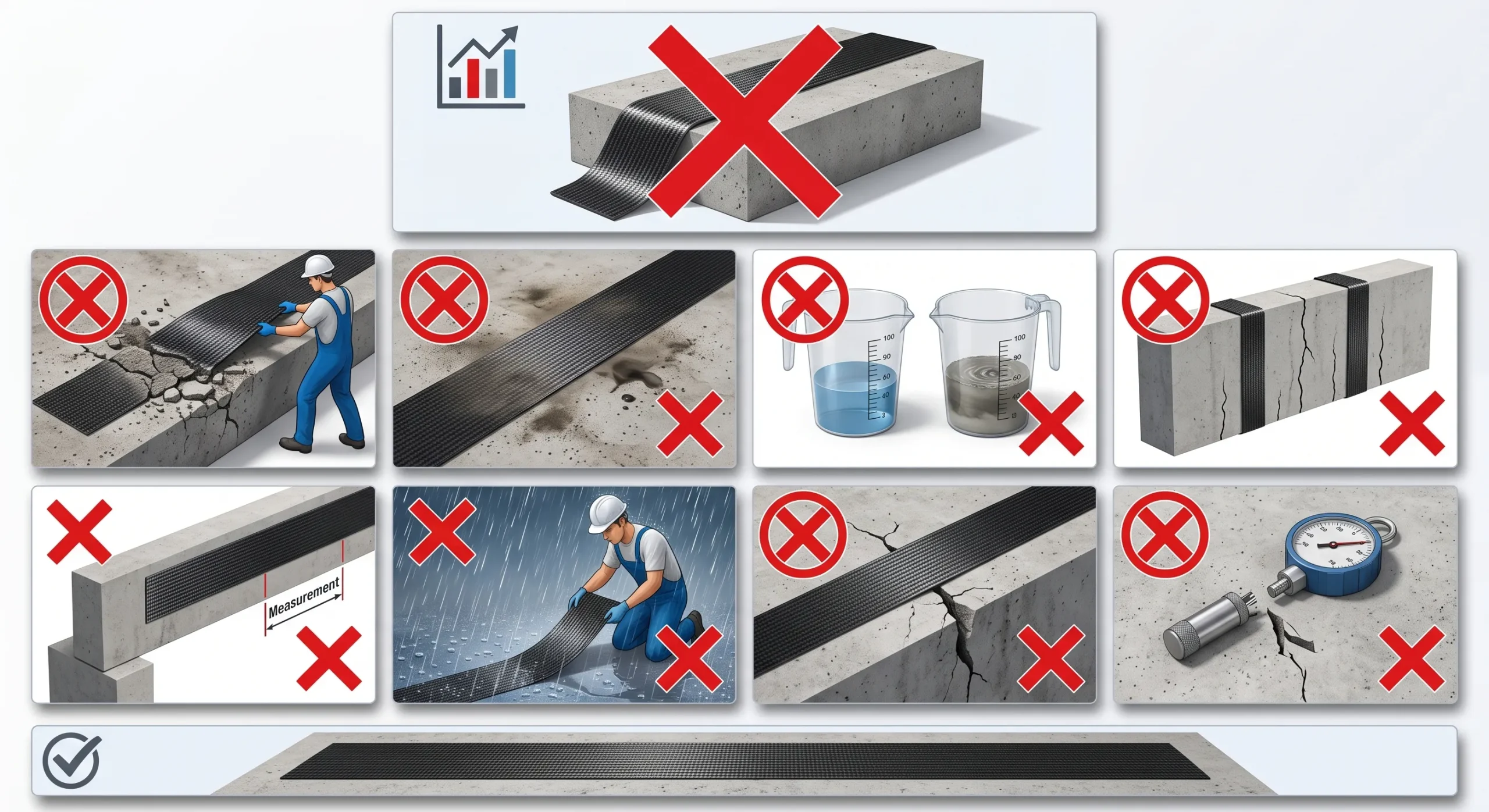

کیفیت اجرا در FRP هم‌تراز با کیفیت مصالح است. خطاهای زیر می‌تواند پروژه را با شکست مواجه کند:
CFRP یکی از پیشرفته‌ترین راه‌حل‌های سازه‌ای برای ارتقاء ظرفیت خمشی، برشی و فشاری اعضای بتنی است. سختی و مقاومت بی‌نظیر الیاف کربن، آن را به گزینه‌ای جذاب تبدیل کرده است؛ با این حال این روش برای تمامی آسیب‌های سازه‌ای (نظیر مشکلات نشست خاک یا ضعف مفرط اسکلت) معجزه نمی‌کند و ممکن است نیازمند ادغام با سایر روش‌ها نظیر ژاکت بتنی یا فولادی باشد.
در مجموعه مهندسی بیکران سازان شمال، فرآیند مقاوم سازی صرفاً فروش و نصب یک متریال نیست؛ بلکه با بررسی آسیب، انجام محاسبات سازه‌ای و پیشنهاد بهینه‌ترین گزینه (چه از نظر مقاومت و چه اقتصادی) آغاز شده و تا پایان اجرای تضمینی ادامه می‌یابد.
اگر در پروژه خود با کاهش ظرفیت، ترک‌خوردگی یا افزایش بارگذاری مواجه هستید، جهت ارزیابی کارشناسی و دریافت راهکارهای مقاوم‌سازی با تیم مهندسی ما در ارتباط باشید.
