مقاوم‌سازی با FRP فقط چسباندن الیاف کربن به بتن نیست. طراحی ایمن این سیستم باید بر اساس یک مرجع معتبر مانند خانواده اسناد ACI 440، راهنماهای fib و ضوابط مورد پذیرش پروژه انجام شود و علاوه بر افزایش ظرفیت عضو، شکست‌های زودرس مانند جداشدگی FRP از بتن، گسیختگی الیاف، وضعیت بستر، مهار، شرایط محیطی و کنترل کیفیت اجرا بررسی شوند.
در ایران نیز انتخاب مرجع باید با ضوابط ملی، الزامات دستگاه کنترل‌کننده و مشخصات فنی پروژه هماهنگ باشد. استاندارد ۲۸۰۰ و ضوابط ارزیابی و بهسازی لرزه‌ای می‌توانند نیاز و هدف بهسازی سازه را تعیین کنند؛ اما محاسبات خود سیستم FRP نیازمند ضوابط تخصصی FRP است.

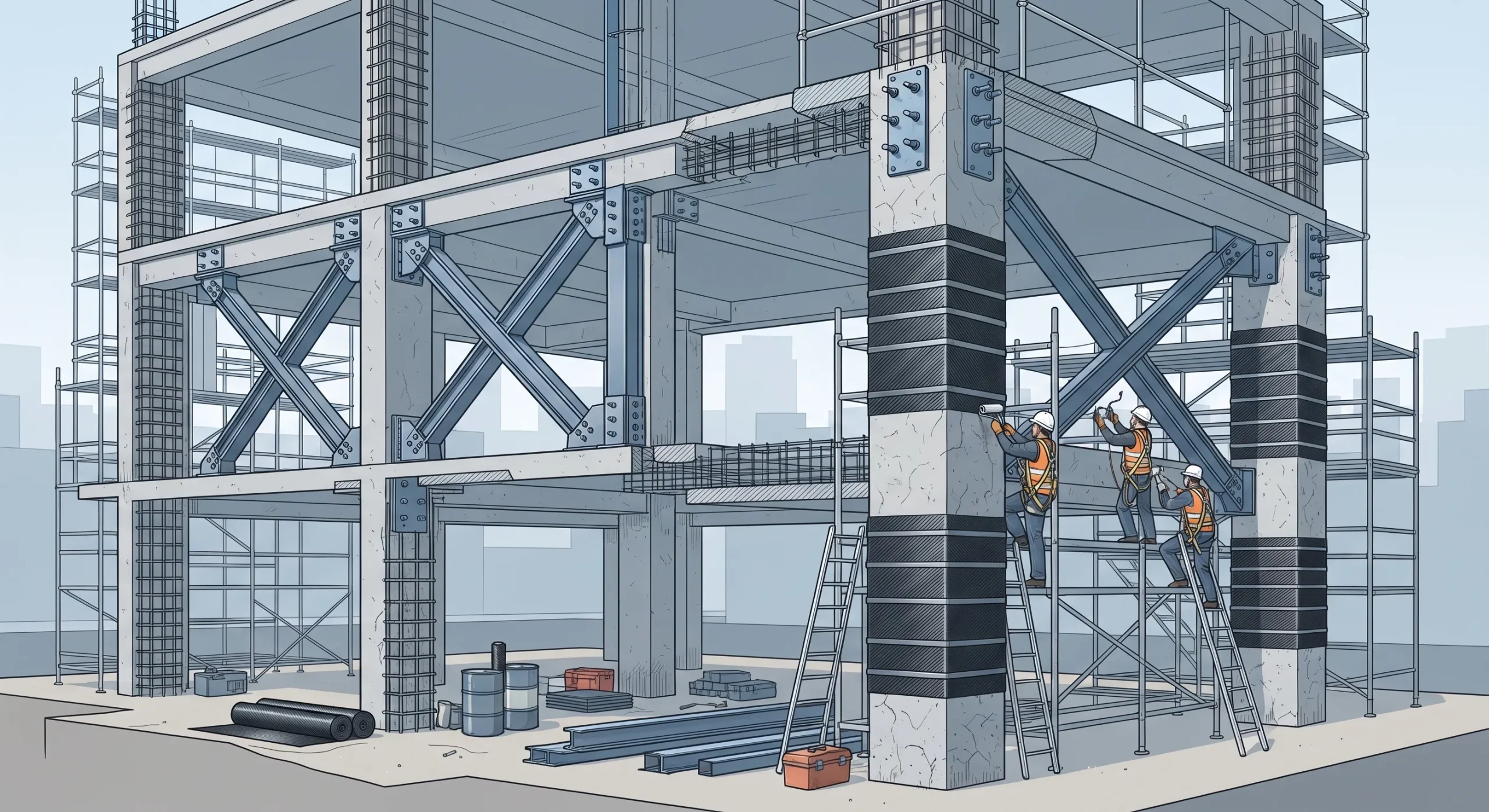

FRP یا Fiber Reinforced Polymer یک ماده مرکب شامل الیاف تقویت‌کننده و ماتریس پلیمری است. در مقاوم سازی ساختمان های بتنی، سیستم‌های خارجی FRP معمولاً به‌صورت پارچه یا ورق روی سطح عضو نصب می‌شوند تا ظرفیت خمشی، برشی، محصورشدگی یا برخی مشخصات عملکردی عضو افزایش یابد.
متداول‌ترین انواع الیاف عبارت‌اند از CFRP با الیاف کربن، GFRP با الیاف شیشه و AFRP با الیاف آرامید. مشخصات مکانیکی، دوام، قیمت و جزئیات طراحی این سیستم‌ها یکسان نیست.
یک طراحی استاندارد حداقل باید موارد زیر را پوشش دهد:
برای مقاوم‌سازی اعضای بتنی با FRP خارجی، ACI 440.2R یکی از شناخته‌شده‌ترین مراجع بین‌المللی است. همچنین اسناد fib و برخی مراجع ملی کشورهای مختلف، دستورالعمل‌های تخصصی برای طراحی، اجرا و کنترل سیستم‌های FRP ارائه کرده‌اند.
| مرجع | حوزه کاربرد | کاربرد اصلی |
|---|---|---|
| ACI 440.2R | سیستم FRP خارجی برای سازه‌های بتنی | طراحی، جزئیات اجرایی، نصب و کنترل سیستم‌های FRP |
| اسناد و بولتن‌های fib | سازه‌های بتن‌آرمه تقویت‌شده با FRP | ارائه مبانی طراحی، مدل‌های تحلیلی و دستورالعمل‌های فنی |
| ACI 440.3R | روش‌های آزمون FRP | تعیین، ارزیابی و کنترل خواص مکانیکی مصالح FRP |
| راهنماهای نصب ACI | اجرای FRP خارجی | الزامات اجرایی، روش نصب و کنترل کیفیت اجرا |
| CSA S806 | کاربرد FRP در ساختمان‌های بتنی | طراحی و الزامات فنی سیستم‌های FRP در چارچوب استاندارد کانادا |
| نشریات فنی داخلی | پروژه‌های مقاوم‌سازی در ایران | الزامات قراردادی، مشخصات فنی و ضوابط اجرایی داخلی |
| استاندارد ۲۸۰۰ ایران | طراحی و ارزیابی لرزه‌ای ساختمان‌ها | تعیین الزامات لرزه‌ای و اهداف بهسازی (نه جایگزین طراحی تخصصی FRP) |
برای سیستم‌های FRP خارجی چسبانده‌شده به اعضای بتنی، ACI 440.2R از مراجع بسیار پرکاربرد است. این سند درباره طراحی تقویت خمشی و برشی، محصورسازی، محدودیت‌های سیستم و ملاحظات اجرایی راهنمای مهندسی ارائه می‌کند.
با این حال، مرجع نهایی هر پروژه را قرارداد، ضوابط قانونی محل پروژه و نظر مرجع کنترل‌کننده تعیین می‌کنند. نمی‌توان صرف استفاده از یک محصول FRP دارای دیتاشیت را معادل طراحی مطابق آیین‌نامه دانست.
این دو نباید با یکدیگر اشتباه شوند. ضوابط ارزیابی و بهسازی ابتدا مشخص می‌کنند سازه چه کمبودی دارد و باید به چه سطح عملکرد یا ظرفیت هدف برسد؛ استاندارد تخصصی FRP مشخص می‌کند تقویت انتخاب‌شده چگونه طراحی و اجرا شود.
برای مثال، در بررسی یک ساختمان ممکن است مشخص شود ظرفیت برشی یک تیر ناکافی است. این نتیجه به معنی تجویز خودکار CFRP نیست. مهندس ابتدا باید علت کمبود و رفتار کل سازه را بررسی کند و سپس امکان تقویت برشی تیر با FRP را مطابق ضوابط مربوط ارزیابی کند.
در تقویت خمشی، الیاف معمولاً در ناحیه کششی و در راستای مورد نیاز عضو نصب می‌شوند. محاسبات نباید فقط بر مقاومت کششی نهایی اعلام‌شده در دیتاشیت محصول متکی باشند؛ کرنش قابل استفاده سیستم ممکن است به دلیل محدودیت‌های چسبندگی و شرایط طراحی کمتر از مقدار نهایی ماده باشد.
طراح باید ظرفیت نهایی مقطع، سازگاری کرنش، رفتار فولاد و بتن، جداشدگی FRP و سایر حالات شکست مرتبط را کنترل کند. افزایش تعداد لایه‌ها نیز الزاماً افزایش متناسب ظرفیت ایجاد نمی‌کند، زیرا ممکن است حالت شکست کنترل‌کننده تغییر کند.

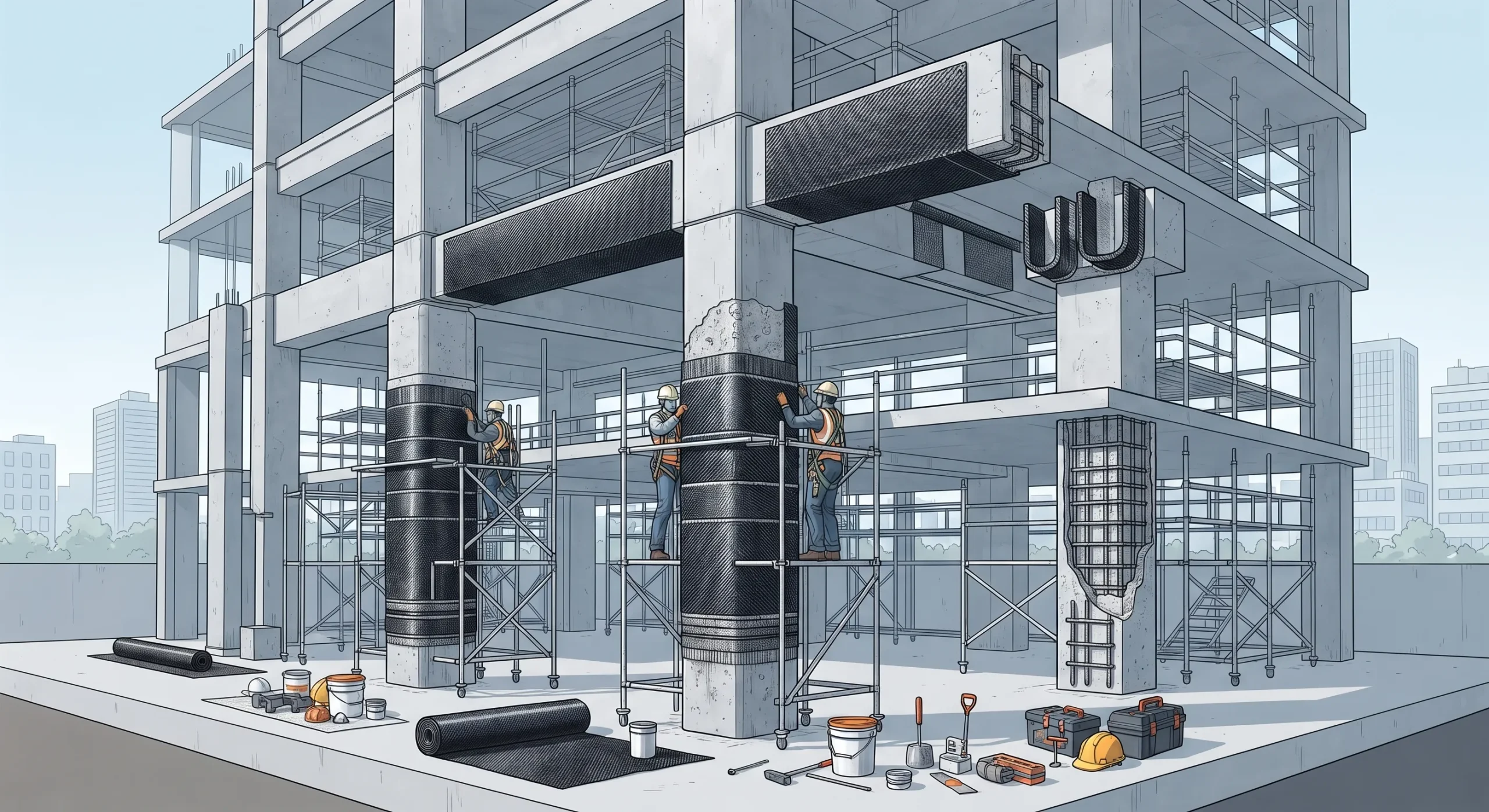

برای افزایش ظرفیت برشی تیر می‌توان از نوارها یا پارچه‌های FRP با آرایش مناسب استفاده کرد. جهت الیاف، فاصله نوارها، عرض، نحوه دورپیچ و امکان مهار بر عملکرد سیستم مؤثر هستند. آرایش U-Wrap یا دورپیچ کامل، در صورت امکان هندسی و انطباق با طراحی، می‌تواند رفتار متفاوتی از چسباندن FRP تنها روی دو وجه داشته باشد.
یکی از کاربردهای مهم CFRP، دورپیچ ستون و ایجاد محصورشدگی است. الیاف عرضی می‌توانند با ایجاد فشار محصورکننده، رفتار بتن را تحت شرایط طراحی مربوط بهبود دهند.
اما محصورسازی به شکل مقطع حساس است. در ستون مستطیلی، تمرکز تنش در گوشه‌های تیز نامطلوب است و گوشه‌ها باید مطابق الزامات سیستم گرد شوند. شعاع مورد نیاز باید از مرجع طراحی و مشخصات سیستم انتخاب شود و نباید یک مقدار ثابت برای تمام پروژه‌ها فرض کرد.
Debonding یکی از مهم‌ترین حالت‌های شکست در سیستم‌های FRP چسبانده‌شده است. ممکن است FRP پیش از رسیدن الیاف به مقاومت کششی نهایی از زیرلایه جدا شود؛ بنابراین محاسبه بر مبنای مقاومت نهایی الیاف به‌تنهایی می‌تواند غیرایمن باشد. طول مؤثر اتصال، خواص زیرلایه، ترک‌های موجود، انتهای ورق و تنش‌های بین سطحی از عوامل کلیدی در طراحی هستند.
کیفیت زیرلایه یکی از تعیین‌کننده‌ترین عوامل موفقیت مقاوم‌سازی است. FRP قوی نمی‌تواند ضعف بتن پوک، آلوده یا جداشونده زیر خود را جبران کند.
وجود هر ترک الزاماً مانع استفاده از FRP نیست، اما علت ترک (ترک فعال، خوردگی آرماتور یا نفوذ آب) باید شناسایی و پیش از نصب ترمیم شود.
سیستم FRP تنها شامل پارچه کربن نیست. عملکرد نهایی حاصل تعامل الیاف، رزین، پرایمر، بتونه، زیرلایه و کیفیت اجراست. طراح باید دقت کند که تعریف «ضخامت الیاف»، «ضخامت لامینیت» و «ضخامت لایه اشباع‌شده» ممکن است در مدارک محصولات متفاوت باشد. این موضوع هنگام جایگزینی یک برند با برند دیگر اهمیت زیادی دارد؛ معادل بودن وزن پارچه به معنی معادل بودن طراحی دو سیستم نیست.

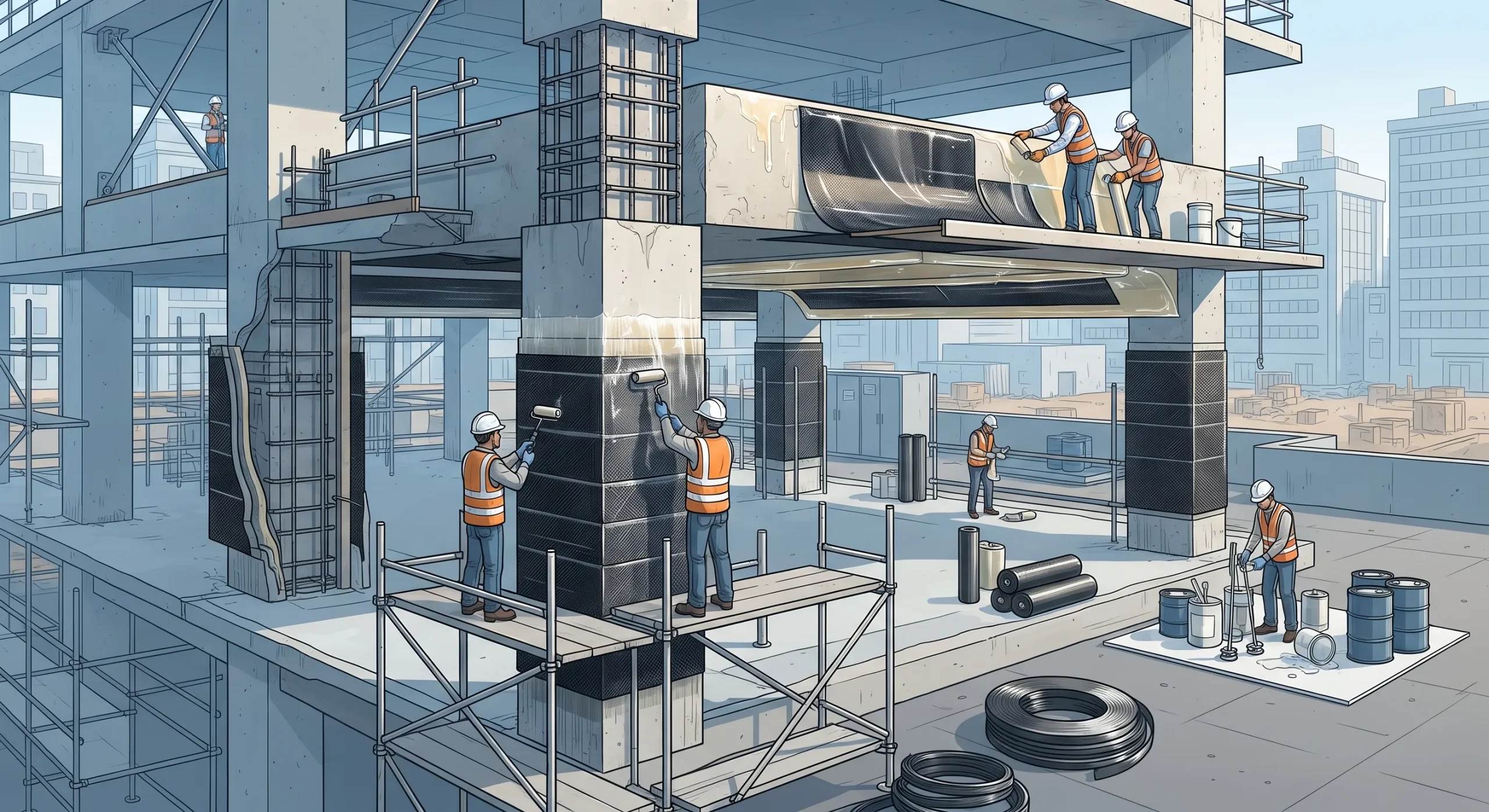

روش دقیق اجرا به نوع محصول وابسته است، اما چرخه معمول آن شامل مراحل زیر است:
کنترل کیفیت باید از تحویل مصالح آغاز شود و تا پذیرش نهایی ادامه یابد. بازرسی چشمی برای پروژه‌های سازه‌ای کافی نیست. کنترل‌ها شامل بررسی شماره بچ، شرایط نگهداری، نسبت اختلاط، دما، رطوبت، جهت الیاف، ابعاد همپوشانی، عیوب سطحی و تست‌های چسبندگی خواهند بود.
وجود الیاف کربن به معنی مقاوم بودن کل سیستم در برابر حریق نیست. رزین پلیمری و اتصال FRP نسبت به افزایش دما حساس‌اند. در سازه‌هایی که مقاومت حریق از الزامات طرح است، مهندس باید سناریوی حریق، دمای بحرانی سیستم و لزوم استفاده از پوشش‌های محافظ را به‌صورت جداگانه بررسی کند.
| نیاز سازه‌ای | کاربرد احتمالی FRP | ملاحظه اصلی |
|---|---|---|
| کمبود ظرفیت خمشی تیر | CFRP طولی | کنترل جداشدگی (Debonding) و تأمین مهار مناسب |
| کمبود ظرفیت برشی تیر | نوار یا پارچه FRP | بررسی آرایش الیاف، فاصله نوارها و امکان مهار |
| محصورسازی ستون | دورپیچ FRP | توجه به شکل مقطع، گرد کردن گوشه‌ها و شعاع مناسب |
| افزایش ظرفیت خمشی دال | نوار یا پارچه CFRP | کنترل کیفیت زیرلایه، طول اتصال و انتقال نیرو |
| خوردگی فعال گسترده آرماتورها | FRP به‌تنهایی کافی نیست | ابتدا باید علت خوردگی، آسیب بتن و شرایط محیطی بررسی و اصلاح شود |
| الزامات سخت‌گیرانه مقاومت در برابر حریق | نیازمند بررسی ویژه سیستم FRP | پیش‌بینی پوشش محافظ حرارتی و ارزیابی عملکرد سیستم در دمای بالا |
مقاوم‌سازی ساختمان با FRP یک فعالیت تخصصی است و نیازمند ترکیب دانش طراحی سازه، شناخت مصالح کامپوزیتی و تجربه اجرایی است.
شرکت بیکران سازان شمال در حوزه مقاوم سازی ساختمان و اجرای سیستم‌های تقویت سازه‌ای فعالیت می‌کند و فرآیند مقاوم‌سازی را بر اساس بررسی شرایط موجود سازه، قانون مقاوم سازی ساختمان، انتخاب روش مناسب و الزامات فنی پروژه انجام می‌دهد.
در پروژه‌های مقاوم‌سازی، انتخاب روش مناسب اهمیت زیادی دارد؛ زیرا FRP تنها یکی از راهکارهای تقویت سازه برای مقاوم سازی ساختمان در برابر زلزله است و باید بر اساس نوع ضعف ساختمان، شرایط بهره‌برداری و هدف پروژه انتخاب شود.
استانداردها و ضوابط مقاوم‌سازی با FRP مشخص می‌کنند که این فناوری چگونه باید طراحی، انتخاب و اجرا شود تا عملکرد قابل اعتماد داشته باشد.
استفاده از استانداردهایی مانند ACI 440، رعایت اصول آماده‌سازی سطح، انتخاب صحیح نوع الیاف و اجرای کنترل‌شده، مهم‌ترین عوامل موفقیت یک پروژه مقاوم‌سازی FRP هستند.
اگر ساختمان شما نیاز به بررسی تخصصی برای انتخاب روش مقاوم‌سازی دارد، ارزیابی اولیه توسط متخصصان حوزه مقاوم‌سازی ساختمان می‌تواند مسیر مناسب اجرای پروژه را مشخص کند.
