ترک روی ستون، نشست کف، لرزش غیرعادی هنگام عبور خودروهای سنگین یا نگرانی از عملکرد ساختمان در برابر زلزله، تنها یک مشکل ظاهری نیست؛ این نشانهها میتوانند بیانگر ضعف سازهای باشند که در صورت بیتوجهی، ایمنی ساختمان را به خطر میاندازد. بسیاری از ساختمانها سالها بدون مشکل مورد استفاده قرار میگیرند، اما با افزایش عمر سازه، تغییر کاربری، اضافه شدن طبقات یا افزایش بارهای بهرهبرداری، دیگر پاسخگوی الزامات آییننامههای جدید نیستند و به مقاومسازی نیاز پیدا میکنند.
در چنین شرایطی، مهمترین سؤال این است که کدام روش مقاوم سازی ساختمان برای این سازه مناسبتر است؟ آیا اجرای FRP کافی است؟ باید از ژاکت بتنی استفاده شود؟ دیوار برشی انتخاب بهتری است یا بادبند؟ پاسخ این سؤال برای همه ساختمانها یکسان نیست، زیرا هر سازه با توجه به سیستم باربر، کیفیت مصالح، شرایط فونداسیون، نوع آسیب و هدف پروژه، به راهکار متفاوتی نیاز دارد.
اگر قصد اجرای عملیات بهسازی، رفع ترکهای سازهای یا تقویت ساختمان خود را دارید، بررسی وضعیت میدانی و انتخاب متد بهینه توسط مهندسان مشاور ضروری است. جهت ارزیابی اولیه، مدلسازی نرمافزاری و استعلام قیمت پروژه به بخش مقاوم سازی ساختمان شرکت بیکران سازان شمال مراجعه فرمایید.
در این راهنمای جامع، ۱۹ روش مقاوم سازی ساختمان را از دیدگاه مهندسی بررسی میکنیم؛ مزایا، محدودیتها، کاربرد هر روش، هزینه نسبی، سرعت اجرا و شرایط مناسب استفاده از آن را توضیح میدهیم تا بتوانید قبل از اجرای پروژه، دید دقیقتری نسبت به گزینههای موجود داشته باشید.
اگر فرصت مطالعه کامل مقاله را ندارید، جدول زیر میتواند در کمتر از یک دقیقه مناسبترین مسیر را به شما نشان دهد.
| اگر مشکل ساختمان شما... | معمولاً این روش پیشنهاد میشود |
|---|---|
| ضعف تیرهای بتنی | FRP یا ورق فولادی |
| ضعف ستونها | FRP، ژاکت بتنی یا ژاکت فولادی |
| لرزش زیاد ساختمان | دیوار برشی یا بادبند |
| نشست فونداسیون | تقویت فونداسیون یا بهسازی خاک |
| محدودیت زمان اجرا | FRP |
| محدودیت تخریب | FRP |
| ساختمان فولادی | بادبند، تقویت اتصالات یا ژاکت فولادی |
| ساختمان بتنی قدیمی | بسته به نتایج ارزیابی، FRP، ژاکت بتنی یا شاتکریت |
توجه: این جدول تنها یک راهنمای اولیه است و انتخاب نهایی روش مقاومسازی باید پس از بازدید، تحلیل سازه، بررسی نقشهها و انجام محاسبات مهندسی انجام شود.
مقاوم سازی ساختمان مجموعهای از اقدامات مهندسی برای افزایش مقاومت، سختی، شکلپذیری و دوام سازه در برابر بارهای ثقلی، زلزله، باد یا تغییر کاربری است. برخلاف تصور بسیاری از افراد، مقاومسازی فقط مخصوص ساختمانهای آسیبدیده نیست؛ حتی ساختمانهایی که ظاهراً سالم هستند نیز ممکن است مطابق آییننامههای جدید، عملکرد مناسبی در برابر زلزله داشته باشند و به تقویت نیاز پیدا کنند.
در بسیاری از پروژهها، نیاز به مقاومسازی زمانی مشخص میشود که یکی از موارد زیر مشاهده شود:
پیش از انتخاب هر روش، باید بازدید میدانی، برداشت اطلاعات، آزمایش مصالح، اسکن میلگرد، بررسی نقشهها و مدلسازی سازه انجام شود؛ زیرا بدون شناخت دقیق علت ضعف، انتخاب روش مقاومسازی ممکن است نتیجه مطلوبی نداشته باشد.
یکی از رایجترین اشتباهات در پروژههای مقاومسازی، انتخاب روش اجرا صرفاً بر اساس تجربه پروژههای مشابه یا هزینه کمتر است. در حالی که دو ساختمان با ظاهر مشابه میتوانند رفتار لرزهای کاملاً متفاوتی داشته باشند.
نوع سیستم باربر، کیفیت بتن، وضعیت میلگردها، شرایط خاک، نحوه اجرای اولیه ساختمان و حتی تغییرات ایجادشده در طول سالهای بهرهبرداری، همگی بر انتخاب روش مقاومسازی تأثیر مستقیم دارند.
به همین دلیل، هیچ روشی را نمیتوان بهترین روش مقاوم سازی ساختمان برای همه پروژهها دانست. برای مثال، اگر مشکل اصلی ضعف خمشی تیر باشد، استفاده از FRP یا ورق فولادی میتواند مناسب باشد؛ اما اگر ضعف سازه منشأ کمبود سختی جانبی باشد، دیوار برشی یا بادبند عملکرد بسیار بهتری خواهد داشت. همچنین در صورت وجود نشست یا ضعف خاک، ابتدا باید فونداسیون و بستر خاک تقویت شوند؛ در غیر این صورت، تقویت اعضای فوقانی تأثیر مطلوبی نخواهد داشت.
انتخاب مناسبترین روش مقاومسازی به بررسی همزمان چند عامل وابسته است:
برای مثال، در ساختمانهایی که امکان تعطیلی یا تخریب گسترده وجود ندارد، معمولاً روشهایی مانند FRP به دلیل سرعت اجرا و تخریب محدود، گزینه مناسبتری هستند. اما اگر ضعف سیستم باربر جانبی گسترده باشد، استفاده از دیوار برشی، بادبند یا ژاکت بتنی میتواند عملکرد سازه را بهصورت قابلتوجهی بهبود دهد.
انتخاب روش مقاومسازی فقط بر اساس میزان مقاومت ایجادشده انجام نمیشود. در یک پروژه موفق، باید بین عملکرد سازهای، هزینه، سرعت اجرا، میزان تخریب، محدودیتهای معماری و شرایط بهرهبرداری ساختمان تعادل ایجاد شود.
به همین دلیل، قبل از انتخاب روش نهایی باید مشخص شود که هدف اصلی پروژه چیست؛ آیا افزایش مقاومت یک عضو مانند تیر و ستون مدنظر است؟ آیا ساختمان در برابر زلزله سختی کافی ندارد؟ آیا مشکل از فونداسیون و خاک زیر سازه شروع شده است؟

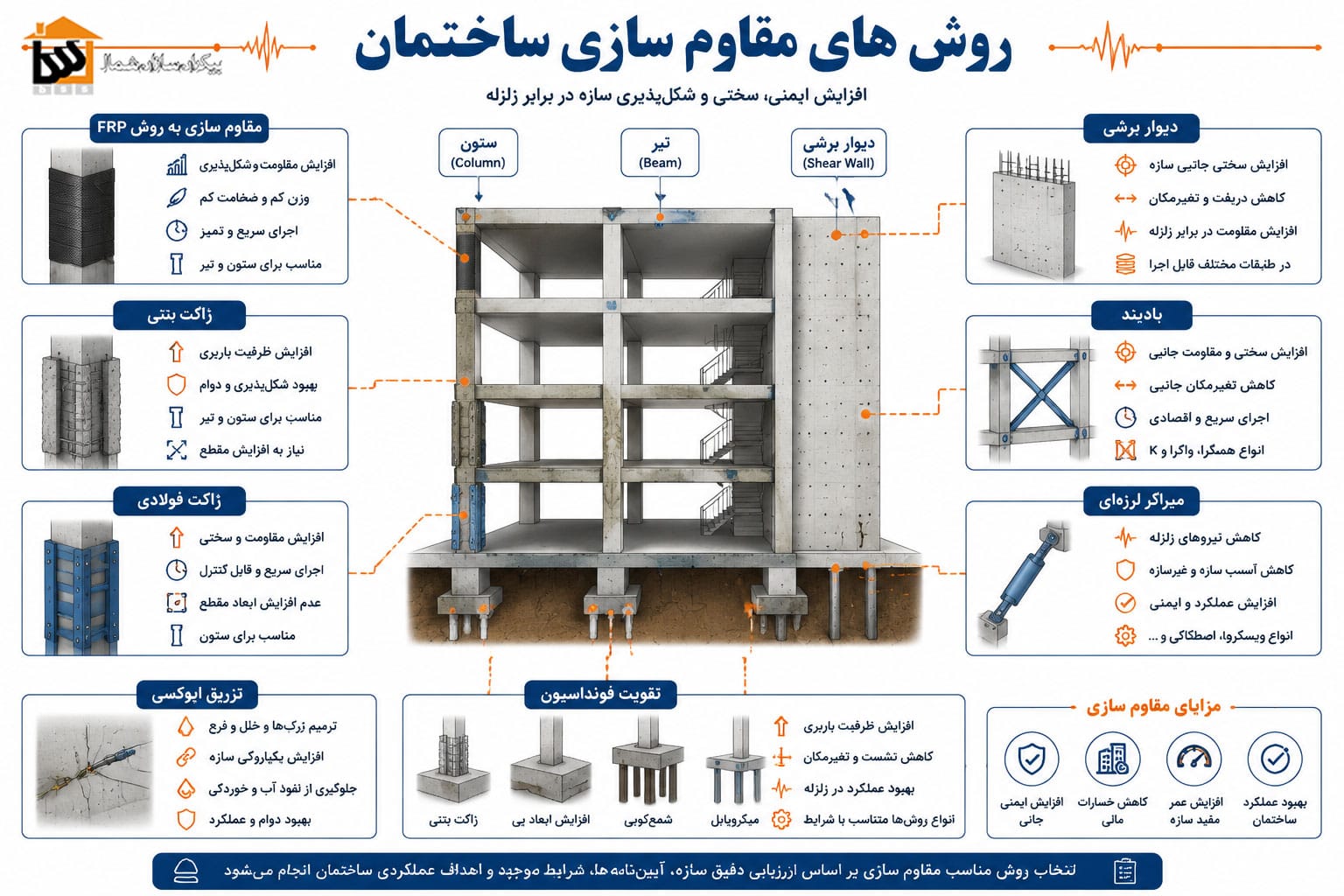

جدول زیر یک مقایسه اولیه بین رایجترین روشهای مقاومسازی ساختمان ارائه میدهد:
| روش مقاومسازی | مناسب برای | سرعت اجرا | میزان تخریب | هزینه نسبی | مهمترین مزیت | محدودیت اصلی |
|---|---|---|---|---|---|---|
| FRP | تیر، ستون، دال، دیوار | زیاد | کم | متوسط تا زیاد | اجرای سریع و وزن کم | نیاز به اجرای دقیق و آمادهسازی سطح |
| ژاکت بتنی | ستون، تیر، دیوار | متوسط | متوسط تا زیاد | متوسط | افزایش قابل توجه مقاومت و سختی | افزایش ابعاد عضو |
| ژاکت فولادی | ستون و اعضای فولادی | متوسط | متوسط | متوسط تا زیاد | افزایش ظرفیت باربری با وزن کمتر نسبت به بتن | نیاز به حفاظت در برابر خوردگی |
| بادبند | سازههای فولادی و قابها | زیاد | متوسط | متوسط | افزایش سختی جانبی ساختمان | محدودیت در معماری و بازشوها |
| دیوار برشی | ساختمانهای بتنی و فولادی | متوسط | زیاد | متوسط تا زیاد | کنترل مؤثر تغییرمکان جانبی | نیاز به اتصال مناسب به فونداسیون |
| میراگر لرزهای | ساختمانهای مهم و بلندمرتبه | متوسط | متوسط | زیاد | کاهش انرژی ورودی زلزله | هزینه و نیاز به طراحی تخصصی |
| جداساز لرزهای | سازههای حساس | کم تا متوسط | زیاد | بسیار زیاد | کاهش انتقال نیروی زلزله به سازه | مناسب همه ساختمانها نیست |
| تقویت فونداسیون | نشست و ضعف پی | کم | زیاد | زیاد | رفع مشکل از ریشه سازه | نیازمند بررسی خاک و شرایط زیرین |
| بهسازی خاک | خاک ضعیف یا نشستپذیر | متوسط | متوسط تا زیاد | متوسط تا زیاد | افزایش ظرفیت بستر سازه | وابسته به شرایط ژئوتکنیکی |
نکته مهم: این جدول تنها برای مقایسه اولیه است. در پروژههای واقعی، ممکن است ترکیبی از چند روش مورد نیاز باشد؛ برای مثال در ساختمانی که هم ضعف ستون دارد و هم مشکل فونداسیون، اجرای همزمان FRP یا ژاکت ستون همراه با تقویت پی میتواند نتیجه بهتری ایجاد کند.
انتخاب بهترین روش مقاومسازی وابسته به شرایط واقعی ساختمان است و نمیتوان یک نسخه ثابت برای همه سازهها ارائه کرد. مهندسان مقاومسازی معمولاً این فرآیند را در چند مرحله انجام میدهند:
در مرحله اول، وضعیت واقعی سازه بررسی میشود. این بررسی شامل بازدید چشمی، بررسی ترکها، اندازهگیری تغییرشکلها، کنترل کیفیت مصالح و بررسی نقشههای موجود است.
وجود ترک یا آسیب همیشه به معنی نیاز به یک روش مشخص نیست. برای مثال:
بنابراین ابتدا باید علت اصلی مشخص شود.
پس از مشخص شدن مشکل، چند راهکار از نظر فنی و اقتصادی بررسی میشوند. در این مرحله عواملی مانند هزینه، زمان اجرا، محدودیت معماری و میزان تخریب اهمیت زیادی دارند.
در نهایت، روشی انتخاب میشود که بتواند بیشترین بهبود عملکرد را با کمترین هزینه و محدودیت ایجاد کند. طراحی جزئیات اجرا، انتخاب مصالح مناسب و کنترل کیفیت اجرا، نقش مهمی در موفقیت پروژه دارد.
در پروژههای واقعی، انتخاب روش مقاومسازی معمولاً فقط بر اساس محاسبات تئوری انجام نمیشود؛ شرایط اجرایی ساختمان نیز اهمیت زیادی دارد. برای مثال، در ساختمانهایی که امکان تخلیه کامل وجود ندارد، روشهایی با تخریب کمتر مانند FRP میتوانند گزینه مناسبتری باشند.
از طرف دیگر، در ساختمانهایی که ضعف گسترده در سیستم باربر جانبی وجود دارد، استفاده از روشهای موضعی ممکن است کافی نباشد و نیاز به راهکاری مانند دیوار برشی، بادبند یا تقویت فونداسیون باشد.
به همین دلیل، تجربه تیم اجرایی در کنار طراحی مهندسی اهمیت زیادی دارد؛ زیرا یک روش مناسب در صورت اجرای نادرست نمیتواند عملکرد مورد انتظار را ایجاد کند.
روش مناسب مقاومسازی برای هر ساختمان به عواملی مانند نوع سازه، میزان آسیب، هدف تقویت، شرایط اجرایی و بودجه پروژه بستگی دارد. در ادامه، مهمترین روشهای مقاوم سازی ساختمان را بهصورت خلاصه و کاربردی بررسی میکنیم.
مقاومسازی با FRP یکی از روشهای نوین تقویت سازه است که با استفاده از الیاف پلیمری مانند کربن (CFRP) و شیشه (GFRP) انجام میشود. این روش بیشتر برای افزایش ظرفیت تیر، ستون، دال و دیوارهای بتنی کاربرد دارد.
ژاکت بتنی یکی از روشهای سنتی و مؤثر مقاومسازی است که با افزایش ابعاد عضو سازهای و اضافه کردن بتن و آرماتور جدید، ظرفیت باربری آن افزایش پیدا میکند.
در این روش با استفاده از ورقها، نبشیها یا پروفیلهای فولادی، عضو موجود تقویت میشود. ژاکت فولادی بیشتر برای ستونها، تیرها و اعضایی که نیاز به افزایش مقاومت دارند استفاده میشود.
بادبند یکی از رایجترین روشها برای افزایش سختی جانبی ساختمانهای فولادی است. این سیستم با ایجاد مسیر مناسب برای انتقال نیروهای زلزله، تغییرمکان ساختمان را کاهش میدهد.
دیوار برشی یکی از مؤثرترین روشها برای کنترل نیروهای جانبی ناشی از زلزله است. این دیوارها با افزایش سختی سازه، تغییرمکان طبقات را کاهش میدهند.

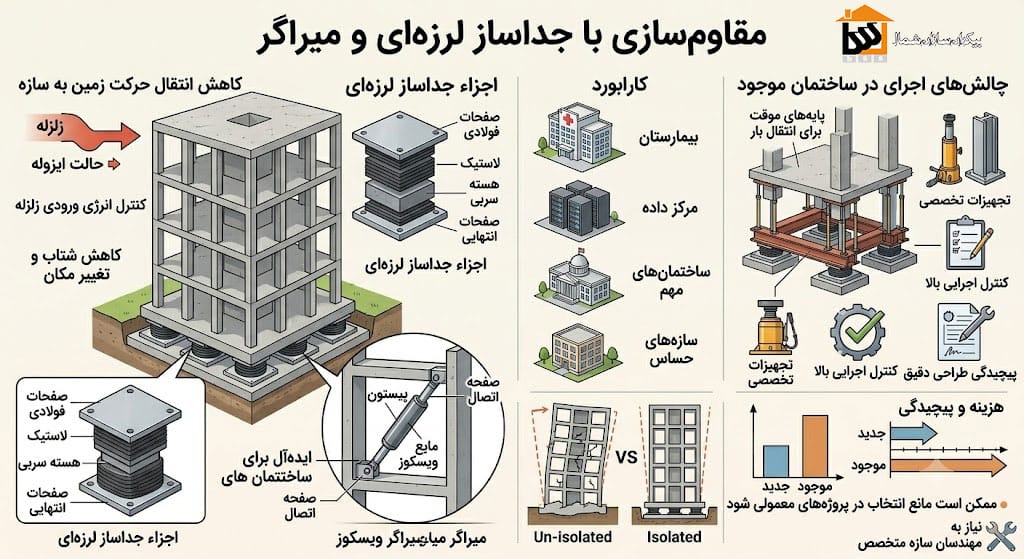

میراگرها تجهیزاتی هستند که انرژی واردشده از زلزله را جذب و مستهلک میکنند. برخلاف برخی روشها که فقط مقاومت را افزایش میدهند، میراگر باعث کاهش پاسخ لرزهای ساختمان میشود.
جداساز لرزهای با کاهش انتقال حرکت زمین به ساختمان، میزان نیروی واردشده در زمان زلزله را کاهش میدهد. این روش بیشتر در ساختمانهای حساس استفاده میشود.
فونداسیون وظیفه انتقال بارهای ساختمان را به زمین بر عهده دارد. اگر مشکل اصلی سازه از ضعف پی، نشست نامتقارن یا ظرفیت پایین خاک باشد، تقویت اعضایی مانند تیر و ستون بهتنهایی کافی نیست و باید فونداسیون اصلاح شود.
تیرها یکی از اعضای مهم انتقال بار در ساختمان هستند و ممکن است در اثر افزایش بار، طراحی نامناسب، خوردگی یا اجرای ضعیف دچار کاهش ظرفیت شوند.
ستونها از حیاتیترین اعضای ساختمان هستند، زیرا بار طبقات را به فونداسیون منتقل میکنند. ضعف ستون میتواند عملکرد کل سازه را تحت تأثیر قرار دهد.
دالها و سقفهای بتنی ممکن است در اثر افزایش بار، ایجاد بازشو، تغییر کاربری یا طراحی نامناسب نیاز به تقویت داشته باشند.
ساختمانهای بنایی معمولاً در برابر زلزله آسیبپذیری بیشتری دارند، زیرا شکلپذیری محدود و اتصال ضعیفتری بین اجزا دارند.
شاتکریت یا بتن پاششی روشی است که در آن بتن با فشار روی سطح سازه اجرا میشود. این روش معمولاً همراه با مش فولادی برای تقویت دیوارها و سطوح بتنی استفاده میشود.
تزریق اپوکسی برای ترمیم ترکهای سازهای و بازگرداندن پیوستگی بتن استفاده میشود. این روش بیشتر برای ترکهایی مناسب است که علت فعال و حرکتی ندارند.

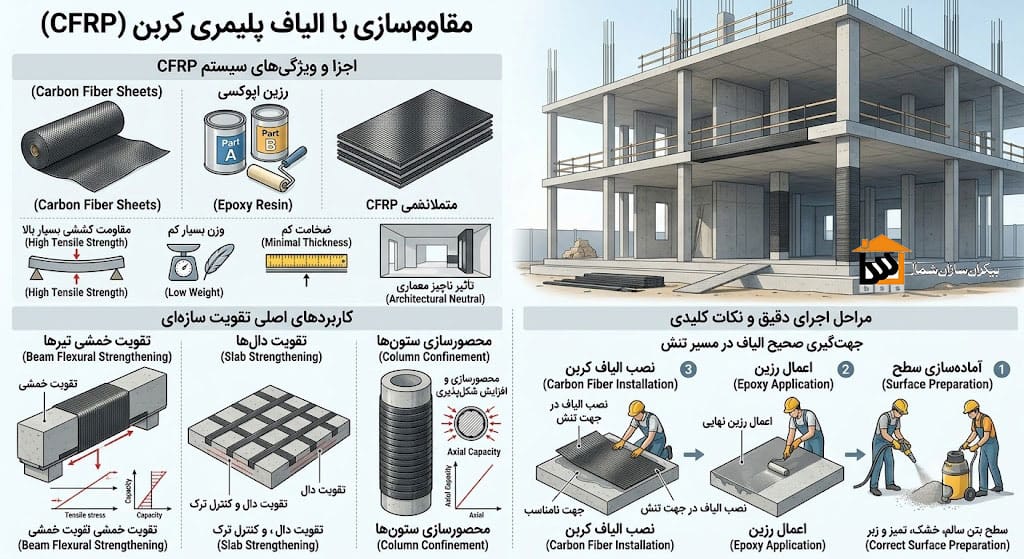

الیاف کربن یکی از مقاومترین انواع FRP است که به دلیل مقاومت کششی بالا و وزن کم، در تقویت سازههای بتنی استفاده میشود.
استفاده از نوارهای پیشساخته کامپوزیتی (لمینیت) یا ورق فولادی روشی برای افزایش ظرفیت خمشی و برشی اعضا است. ورقها/لمینیتها با اتصال مکانیکی یا چسب به عضو موجود متصل میشوند.
در روش پسکشیدگی خارجی، کابلها یا تاندونهایی در خارج از مقطع عضو نصب شده و با ایجاد نیروی فشاری، ظرفیت باربری سازه افزایش پیدا میکند. این روش بیشتر در پروژههای خاص و سازههایی با دهانههای بزرگ کاربرد دارد.
اتصالات نقش مهمی در انتقال نیرو بین اعضای سازه دارند. در بسیاری از ساختمانها، مشکل اصلی ضعف خود تیر یا ستون نیست، بلکه عملکرد نامناسب اتصال بین اعضا است.
گاهی منشأ مشکل ساختمان، خود سازه نیست؛ بلکه خاک زیر آن ظرفیت کافی برای تحمل بارها را ندارد یا دیوارهای برشی/پیرامونی در برابر برش زلزله دچار ضعف هستند. در این شرایط، قبل از تقویت اعضای سازهای باید وضعیت خاک یا دیوارها بررسی و اصلاح شود.

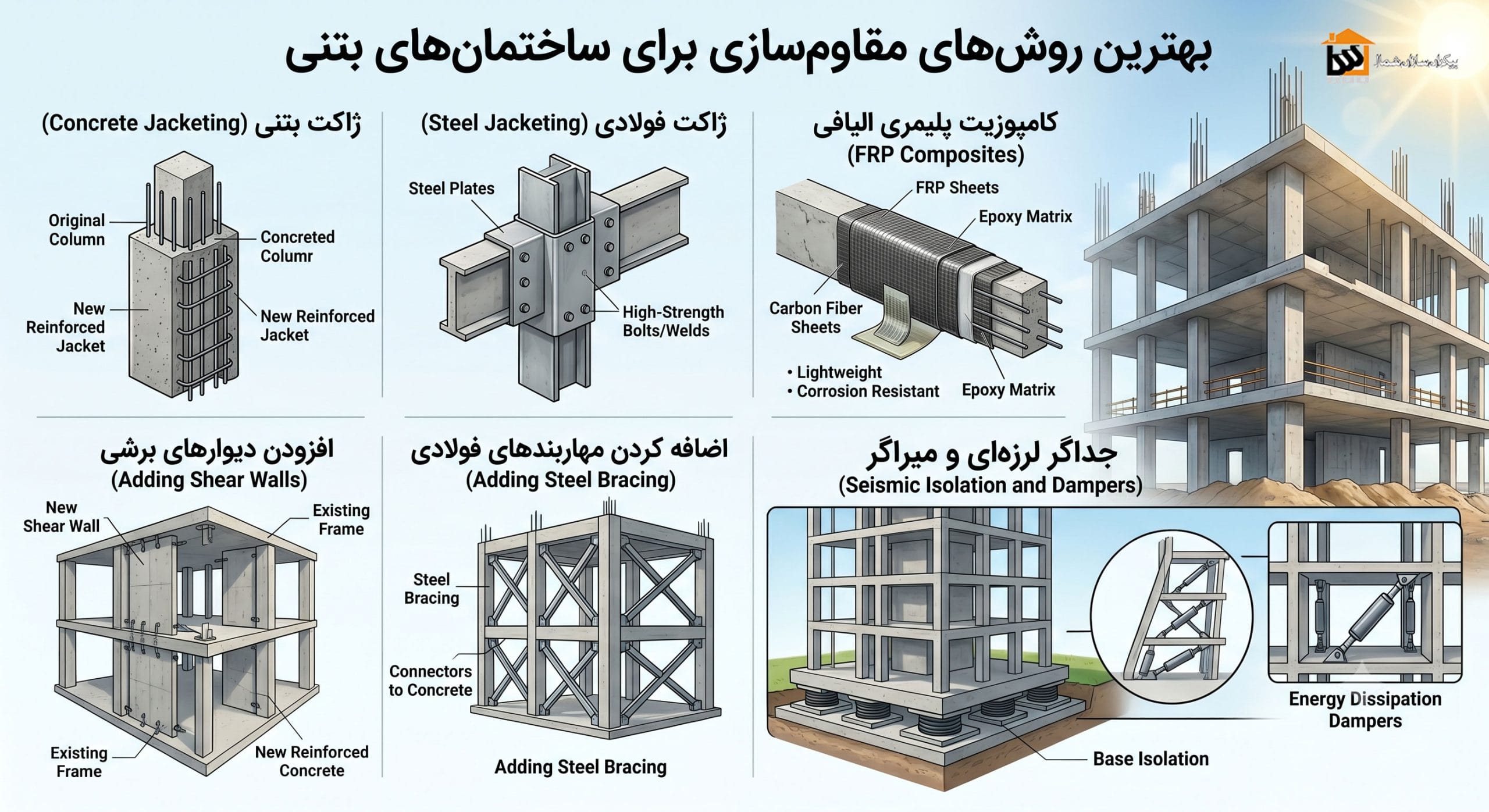

انتخاب بهترین روش مقاومسازی ساختمان بتنی به نوع ضعف سازه بستگی دارد و نمیتوان یک روش را برای همه ساختمانها مناسب دانست.
بهطور کلی:
| مشکل ساختمان بتنی | روشهای مناسب |
|---|---|
| ضعف ستونها | FRP، ژاکت بتنی، ژاکت فولادی |
| ضعف تیرها | FRP، ورق فولادی، ژاکت بتنی |
| ضعف سیستم جانبی | دیوار برشی، میراگر |
| ترکهای سازهای | تزریق اپوکسی، FRP |
| ضعف سقف و دال | FRP، ورق فولادی، افزایش ضخامت |
| مشکل فونداسیون | میکروپایل، بهسازی خاک، تقویت پی |
در ساختمانهای بتنی قدیمی، قبل از انتخاب روش باید مقاومت بتن، وضعیت میلگردها، کیفیت اجرا و عملکرد سیستم باربر جانبی بررسی شود. (همچنین در بسیاری از اتصالات و اجرای اجزای جدید، فرآیند کاشت میلگرد در بتن نقش کلیدی ایفا میکند).
در ساختمانهای فولادی، ضعفها معمولاً در بخشهایی مانند اتصالات، مهاربندها، خوردگی اعضا یا کمبود سختی جانبی مشاهده میشوند.
روشهای رایج عبارتاند از:
انتخاب روش مناسب باید با بررسی رفتار کل قاب فولادی انجام شود؛ زیرا تقویت یک عضو بدون توجه به مسیر انتقال نیرو ممکن است باعث انتقال مشکل به بخش دیگری از سازه شود.
ساختمانهای قدیمی معمولاً فقط یک مشکل ندارند و ممکن است همزمان با ضعف بتن، خوردگی میلگرد، مشکلات فونداسیون یا ضعف سیستم لرزهای مواجه باشند.
مراحل صحیح مقاومسازی ساختمان قدیمی:
در بسیاری از ساختمانهای قدیمی، روشهایی مانند FRP، ژاکت بتنی، شاتکریت، تقویت فونداسیون و بهسازی خاک استفاده میشوند؛ اما انتخاب نهایی باید بر اساس نتایج ارزیابی مهندسی انجام شود.
هزینه مقاومسازی ساختمان یک عدد ثابت نیست و به عوامل مختلفی مانند نوع سازه، میزان آسیب، روش انتخابی، حجم عملیات، شرایط اجرا و کیفیت مصالح بستگی دارد. به همین دلیل، اعلام قیمت دقیق بدون بررسی وضعیت ساختمان امکانپذیر نیست.
برای مثال، مقاومسازی یک تیر بتنی با FRP معمولاً از نظر زمان و میزان تخریب با اجرای ژاکت بتنی تفاوت زیادی دارد. همچنین در ساختمانی که مشکل اصلی آن ضعف فونداسیون است، هزینه تقویت پی و بهسازی خاک میتواند بخش قابل توجهی از هزینه کل پروژه را تشکیل دهد.
هر روش هزینه اجرایی متفاوتی دارد:
| روش مقاوم سازی | هزینه نسبی |
|---|---|
| تزریق اپوکسی | کم تا متوسط |
| FRP | متوسط |
| ژاکت فولادی | متوسط تا زیاد |
| ژاکت بتنی | متوسط |
| بادبند | متوسط |
| دیوار برشی | متوسط تا زیاد |
| میراگر لرزهای | زیاد |
| جداساز لرزهای | بسیار زیاد |
| تقویت فونداسیون و بهسازی خاک | وابسته به شرایط پروژه |
هرچه میزان آسیب، فرسودگی یا ضعف سازه بیشتر باشد، عملیات آمادهسازی و ترمیم افزایش پیدا میکند. عواملی مانند:
میتوانند هزینه نهایی را افزایش دهند.
موقعیت ساختمان نیز روی هزینه تأثیر دارد. برای مثال:
میتوانند باعث تغییر هزینه اجرا شوند.
در بسیاری از موارد، مقاومسازی نسبت به تخریب و ساخت مجدد ساختمان، گزینه اقتصادیتری محسوب میشود. این موضوع بهخصوص در ساختمانهایی اهمیت دارد که:
البته تصمیم نهایی باید پس از بررسی فنی و مقایسه هزینه مقاومسازی با گزینههای جایگزین انجام شود.

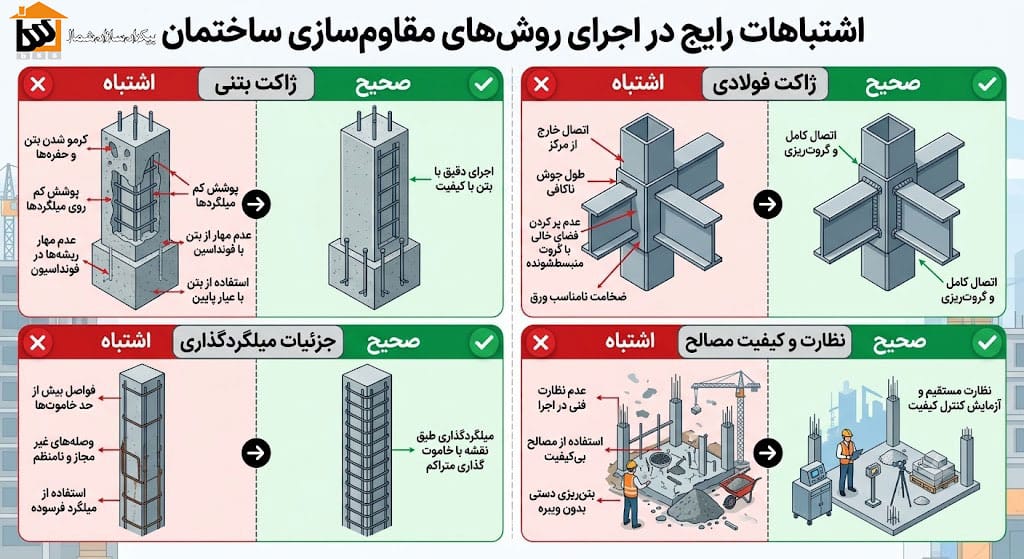

مقاومسازی زمانی موفق خواهد بود که بر اساس بررسی مهندسی و اجرای اصولی انجام شود. برخی اشتباهات رایج میتوانند باعث کاهش عملکرد سازه یا افزایش هزینههای پروژه شوند.
یکی از رایجترین اشتباهات، انتخاب یک روش صرفاً بر اساس تجربه پروژههای دیگر است. برای مثال، ممکن است FRP برای یک ساختمان نتیجه مطلوبی داشته باشد، اما همان روش برای ساختمانی که مشکل اصلی آن ضعف سیستم جانبی است، کافی نباشد.
ترمیم ترک یا تقویت یک عضو بدون بررسی دلیل ایجاد مشکل، معمولاً یک راهکار موقتی است. برای نمونه:
کیفیت مصالح در مقاومسازی اهمیت بسیار زیادی دارد. استفاده از رزین نامناسب در FRP، فولاد بیکیفیت یا بتن نامناسب میتواند عملکرد نهایی سیستم را کاهش دهد.
حتی بهترین روش مقاومسازی در صورت اجرای نادرست نمیتواند عملکرد مورد انتظار را ایجاد کند. مواردی مانند آمادهسازی نامناسب سطح، اجرای اشتباه اتصالات، رعایت نکردن جزئیات طراحی و نبود کنترل کیفیت از عوامل کاهش موفقیت پروژه هستند.
شروع عملیات اجرایی بدون شناخت وضعیت موجود ساختمان، یکی از پرریسکترین تصمیمهاست. ارزیابی اولیه باید شامل بازدید سازه، بررسی نقشهها، آزمایش مصالح، تحلیل سازه و بررسی فونداسیون باشد.
مقاومسازی موفق از اجرا شروع نمیشود؛ بلکه از یک ارزیابی دقیق آغاز میشود. فرآیند اصولی معمولاً شامل مراحل زیر است:
این فرآیند باعث میشود مقاومسازی به جای یک اقدام ترمیمی ساده، به یک راهکار مهندسی برای افزایش ایمنی ساختمان تبدیل شود.
روش های مقاوم سازی ساختمان زمانی نتیجه مطلوب ایجاد میکنند که بر اساس شرایط واقعی سازه انتخاب شوند. هیچ روشی بهتنهایی بهترین گزینه برای همه ساختمانها نیست؛ زیرا هر ساختمان با توجه به نوع سازه، میزان آسیب، شرایط خاک، محدودیتهای اجرایی و هدف پروژه، نیاز متفاوتی دارد.
روشهایی مانند FRP، ژاکت بتنی، ژاکت فولادی، بادبند، دیوار برشی، میراگر، تقویت فونداسیون و بهسازی خاک هرکدام برای شرایط خاصی طراحی شدهاند. انتخاب صحیح روش میتواند علاوه بر افزایش ایمنی، هزینههای اضافی و اجرای دوباره پروژه را کاهش دهد.
برای رسیدن به نتیجه مطلوب، مقاومسازی باید با ارزیابی دقیق، طراحی مهندسی و اجرای اصولی انجام شود. تیم متخصص بیکران سازان شمال با بررسی وضعیت سازه و ارائه راهکار متناسب، میتواند مسیر انتخاب و اجرای مقاومسازی را برای پروژههای مختلف هموار کند.
