مقاوم‌سازی سازه بتنی نیمه‌کاره و آسیب‌دیده | پروژه بوستان پاسداران تهران
📋 شناسنامه و مشخصات فنی پروژه
📸 مستندات تصویری مراحل ارزیابی، ترمیم و تقویت سازه بوستان پاسداران
تصاویر میدانی از وضعیت سازه رهاشده، آماده‌سازی بستر، ترمیم اعضای کرمو و اجرای سیستم‌های تقویت سازه‌ای در پروژه شرکت توسعه عمران بیمه:
آیا اسکلت بتنی که سال‌ها رها شده باید تخریب شود؟
ساختمان‌های نیمه‌کاره‌ای که سال‌ها پس از اجرای اسکلت رها شده‌اند، قبل از ادامه عملیات ساختمانی نیازمند ارزیابی دقیق سازه‌ای هستند. گذشت زمان به‌تنهایی به معنی غیرقابل استفاده بودن سازه نیست؛ اما قرار گرفتن طولانی‌مدت بتن و آرماتورها در معرض باران، رطوبت، تغییرات دما و سایر عوامل محیطی می‌تواند شرایط سازه را نسبت به زمان اجرای اولیه به طور کامل تغییر دهد.
پاسخ به اینکه آیا اسکلت باید تخریب شود یا خیر را نمی‌توان صرفاً بر اساس سن سازه تعیین کرد. اینکه اسکلت یک ساختمان برای چند سال در فضای آزاد قرار گرفته باشد، به‌تنهایی دلیل کافی برای تخریب آن نیست. از طرف دیگر، ظاهر نسبتاً سالم سازه نیز اثبات نمی‌کند که می‌توان بدون بررسی، عملیات ساختمانی را ادامه داد. تصمیم مهندسی باید بر پایه ارزیابی دقیق شرایط موجود اتخاذ گردد.
اثر سال‌ها قرار گرفتن اسکلت بتنی در معرض باد و باران
بتن ماده‌ای بادوام است، اما این موضوع به معنی مصونیت مطلق آن در برابر تهاجم عوامل محیطی نیست. در یک ساختمان تکمیل‌شده، اعضای باربر به واسطه نماسازی، عایق‌های رطوبتی، کف‌سازی و اندودهای داخلی از تماس مستقیم با نزولات جوی محافظت می‌شوند.
اما در پروژه بوستان پاسداران تهران، سه طبقه از اسکلت بتنی سال‌ها قبل اجرا شده و بدون تکمیل پوشش‌های حفاظتی در معرض سیکل‌های متناوب یخبندان، تر و خشک شدن و نوسانات حرارتی قرار داشت. نفوذ رطوبت به داخل مقاطع به‌ویژه در نواحی متخلخل یا کرمو، شرایط خوردگی میلگردها و فرسایش ماتریکس سیمان را تسریع کرده بود. بنابراین مسئله اساسی صرفاً طول عمر سازه نبود، بلکه مشخص‌کردن وضعیت واقعی سلامت اعضا در زمان شروع مجدد پروژه اولویت داشت.
کرموشدگی بتن (Honeycombing) چیست و چرا نباید مستقیماً با CFRP پوشانده شود؟

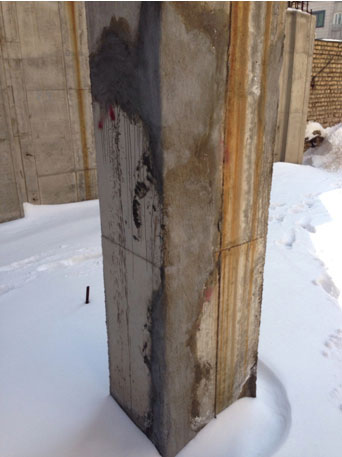

کرموشدگی به نواحی‌ای از بتن اطلاق می‌شود که در اثر تراکم ناکافی، ویبره نادرست، تراکم بیش از حد آرماتورها یا گیر افتادن سنگدانه‌ها، فاقد ملات بوده و حفرات خالی در ساختار آن پدیدار شده است. در پروژه پاسداران، بررسی میدانی نشان داد که در بخش‌هایی از تیرها و ستون‌ها کرموشدگی قابل توجهی وجود دارد.
برخورد غیرحرفه‌ای با بتن کرمو این است که سطح آن صرفاً با بتونه پوشانده شود یا بدتر از آن، با ورق‌های کربن کاور گردد. الیاف CFRP برای انتقال برش و مهار تنش‌های کششی شدیداً وابسته به چسبندگی (Bond) با بتن زیرین هستند. اگر زیر لایه کامپوزیت، بتنی پوک، کرمو یا بدون مقاومت کششی قرار گیرد، شکست برشی زودهنگام در توده بتن ضعیف رخ داده و الیاف پیش از باربری دچار جداشدگی (Debonding) می‌شوند.
مقایسه رویکرد تخریب کامل در برابر احیا و تقویت سازه
| شاخص فنی و اقتصادی | تخریب کامل و ساخت مجدد | احیا، ترمیم و مقاوم‌سازی ترکیبی (روش بیکران سازان) |
|---|---|---|
| حفظ سرمایه اولیه | از بین رفتن کامل هزینه‌های فونداسیون و اسکلت ۳ طبقه | بهره‌برداری حداکثری از سازه موجود و بازگشت سرمایه راکد |
| هزینه‌های بالاسری پروژه | تحمیل هزینه‌های سنگین تخریب، حمل نخاله و ساخت مجدد | کاهش ۵۰ تا ۷۰ درصدی هزینه‌ها نسبت به ساخت از ابتدا |
| مدت زمان اجرایی | نیاز به ماه‌ها زمان برای تخریب ایمن و اسکلت‌ریزی جدید | آماده‌سازی بسیار سریع‌تر جهت شروع ساخت اسکلت فوقانی |
| مخاطرات زیست‌محیطی و همسایگی | تولید گردوغبار شدید، آلودگی صوتی و آسیب به املاک مجاور | عملیات کاملاً کنترل‌شده، بدون لرزش و سازگار با بافت شهری |
روش اصولی برخورد با بتن کرمو و آماده‌سازی مقاطع
در پروژه بوستان پاسداران، فرآیند آماده‌سازی اعضا به صورت مهندسی و مرحله‌به‌مرحله پیاده‌سازی گردید:
- برداشت مکانیکی لایه‌های ناسالم: تخریب کنترل‌شده بتن‌های سست و متخلخل با چکش‌های سبک بادی تا رسیدن به عمق بتن سالم، چسبنده و سخت.
- بررسی و پاک‌سازی آرماتورها: نمایان‌سازی میلگردهای درگیر، زنگ‌زدایی، استفاده از پوشش‌های ضدخوردگی و اعمال مهاربندی در صورت نیاز.
- بازسازی هندسی مقطع با ملات‌های ویژه: پر کردن نواحی آسیب‌دیده با ملات‌های پایه سیمانی اصلاح‌شده با پلیمر و بدون جمع‌شدگی (Non-Shrink)، منطبق با مشخصات ارتجاعی بتن بستر.
- آماده‌سازی سطح جهت نصب الیاف: ساب‌زنی مکانیکی، گردگیری کامل و رساندن زبری سطح به استاندارد اتصال جهت جلوگیری از تورق (Debonding).
تغییر کاربری به سیستم ترکیبی؛ الحاق اسکلت فولادی و دیوارهای برشی
تصمیم کارفرما (شرکت توسعه عمران بیمه) بر این بود که از تراز سقف طبقه سوم به بعد، ادامه پروژه با سازه فولادی ساخته شود. این موضوع چالش جدیدی در توزیع جرم، سختی و بارگذاری لرزه‌ای به وجود آورد.
سازه موجود نه‌تنها باید بارهای ثقلی طبقات بالاتر را تحمل می‌کرد، بلکه در برابر نیروهای جانبی زلزله نیز نیازمند بازطراحی بود. به همین جهت، راهکار مهندسی بر احداث دیوارهای برشی بتنی جدید در موقعیت‌های استراتژیک پلان متمرکز شد. دیوارهای برشی، سختی جانبی طبقات بتنی را متناسب با اسکلت فولادی بالا افزایش داده و مانع از تشکیل طبقه نرم یا تغییرمکان‌های غیرمجاز می‌گردند.
نقش الیاف کربن CFRP در تقویت مقاطع موجود
در گام نهایی، پس از ترمیم کامل بسترها و بتن‌ریزی دیوارهای برشی، اعضای تیر و ستون بتنی موجود که تحت اثر بارهای جدید نیازمند افزایش ظرفیت خمشی یا برشی بودند، با استفاده از سیستم‌های پلیمری مسلح به فیبر کربن (CFRP) دورپیچ و تقویت شدند. این راهکار به دلیل وزن صفر و عدم اشغال فضای معماری، بهترین تطابق را با شرایط پروژه ایجاد کرد.
نتیجه‌گیری؛ تجربه موفق پروژه بوستان پاسداران
پروژه بوستان پاسداران نشان داد که مشاهده نقص کیفی بتن یا رهاشدگی درازمدت ساختمان به معنای بن‌بست مهندسی و لزوم تخریب نیست. تفاوت میان یک نگاه سطحی و یک رویکرد تخصصی در این است که علت‌ها به درستی شناسایی و با زنجیره‌ای از راهکارهای هم‌افزا برطرف شوند.
ترکیب ترمیم بتن آسیب‌دیده، تقویت با CFRP و اصلاح سختی جانبی با دیوار برشی، سازه رهاشده این مجموعه را به یک دارایی ایمن و استاندارد تبدیل نمود تا کارفرما بتواند با اطمینان کامل به ادامه مراحل ساخت بپردازد.
