مقاوم‌سازی برشی تیرهای بتنی مسجد دانشگاه کاشان با CFRP | طرح مبتنی بر نشریه ۳۴۵
📋 شناسنامه و مشخصات مهندسی پروژه
مستندات شاخص تقویت برشی تیرهای مسجد دانشگاه کاشان

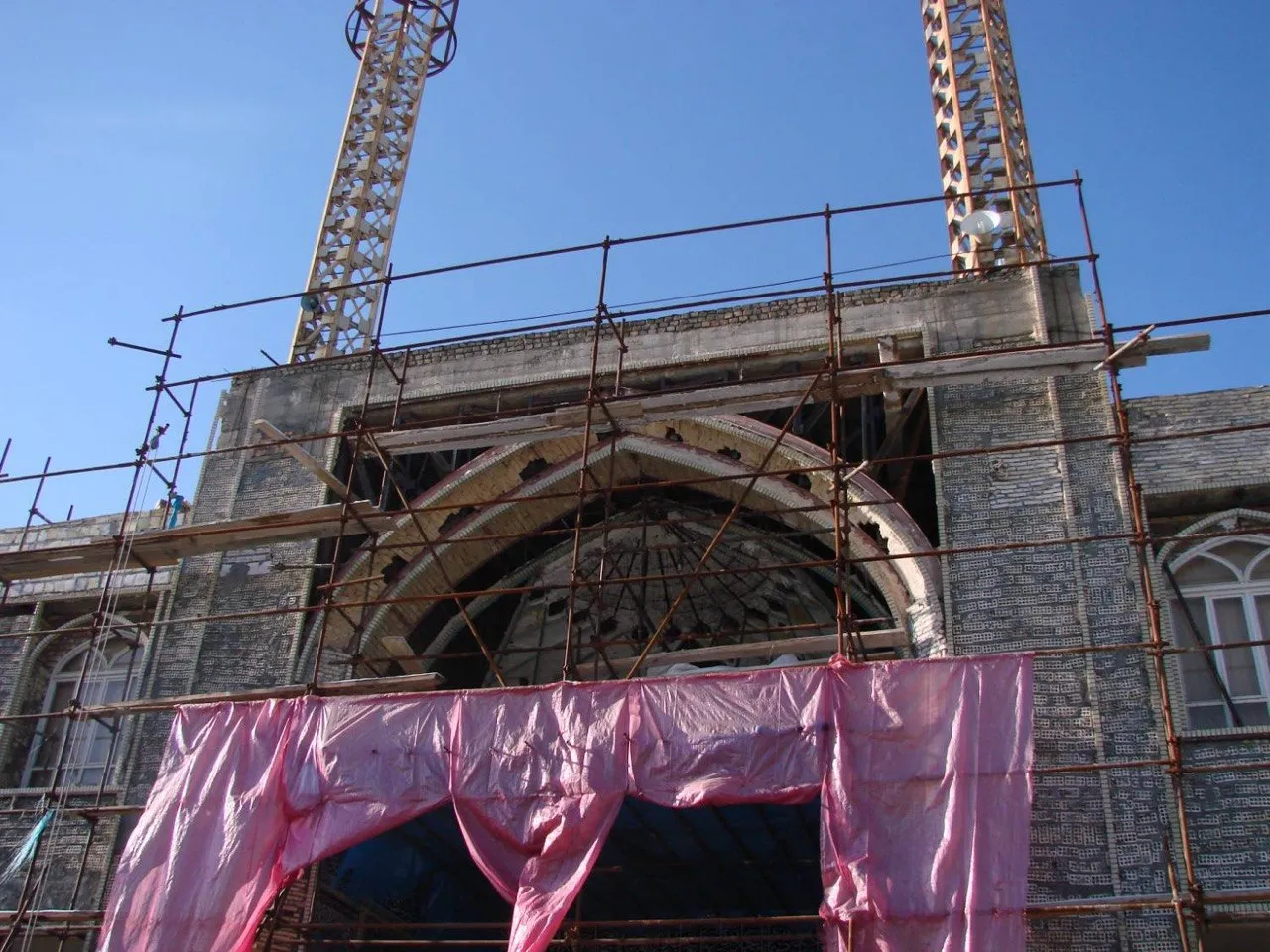

نمایی از اجرای تخصصی الیاف کربن CFRP بر روی تیرهای بتنی گنبد و بین مناره‌ها پس از آماده‌سازی و ترمیم بستر ترک‌ها:
📸 مستندات تصویری مراحل آماده‌سازی، تزریق اپوکسی و لایه‌گذاری CFRP

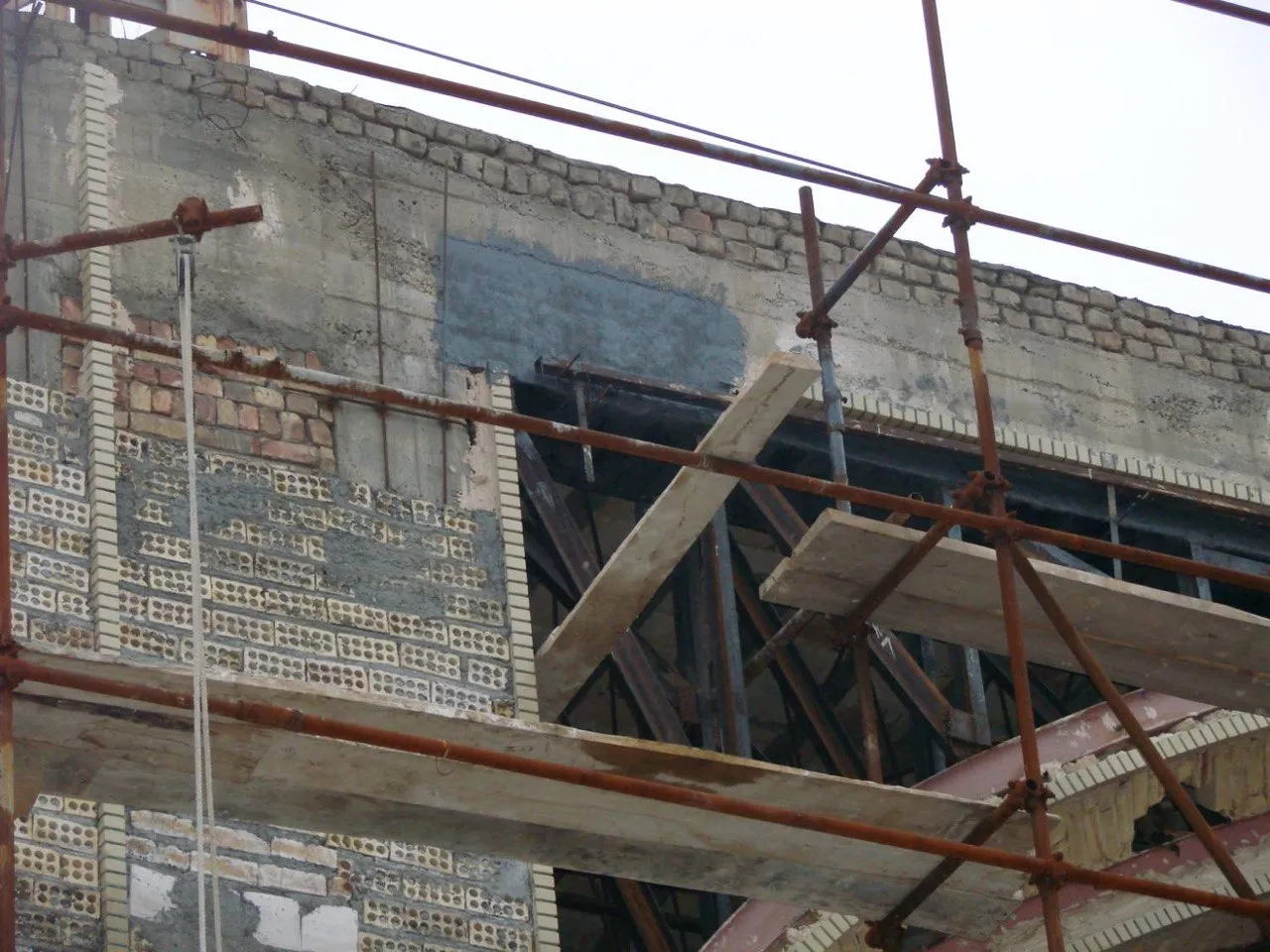

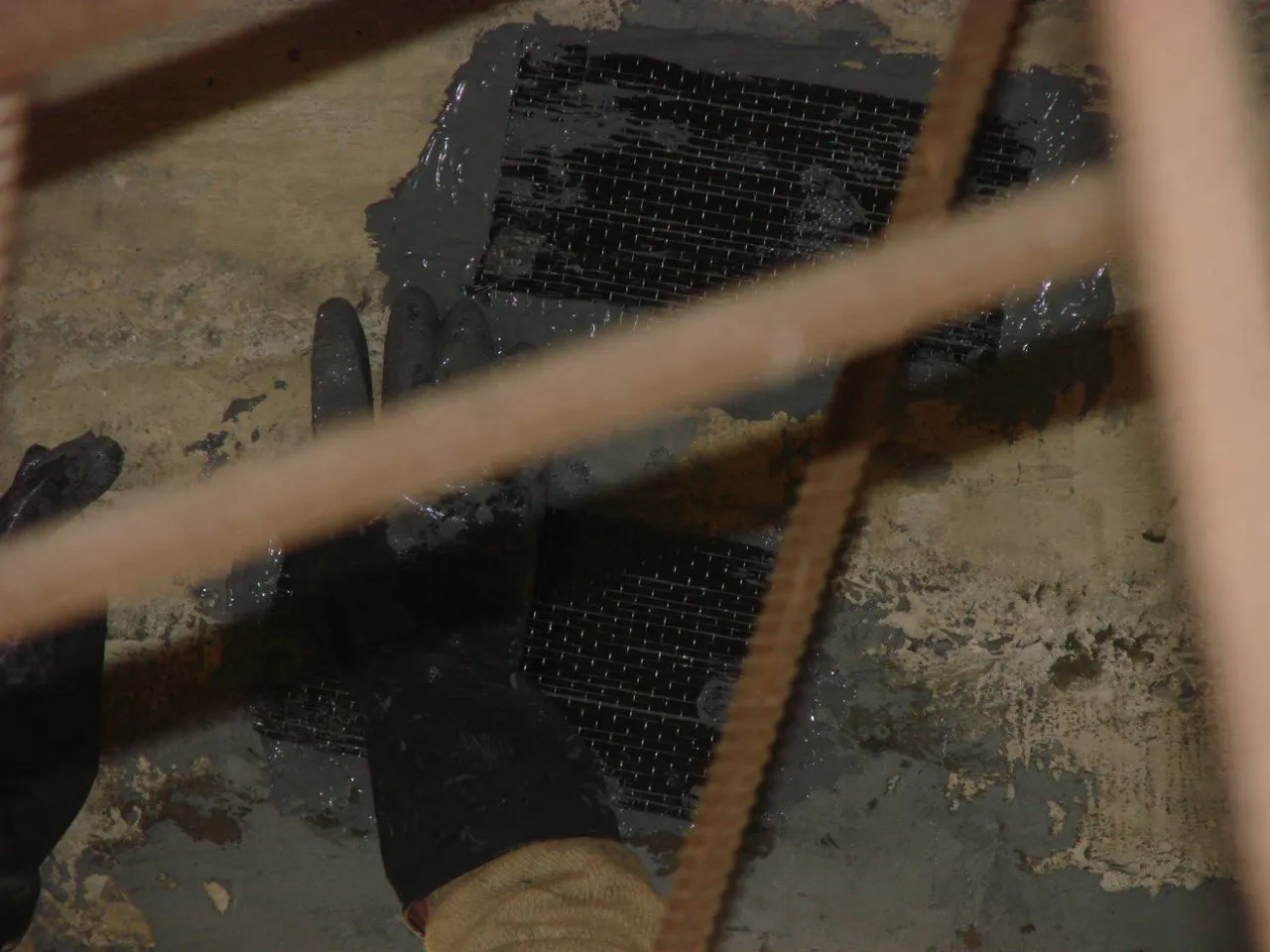

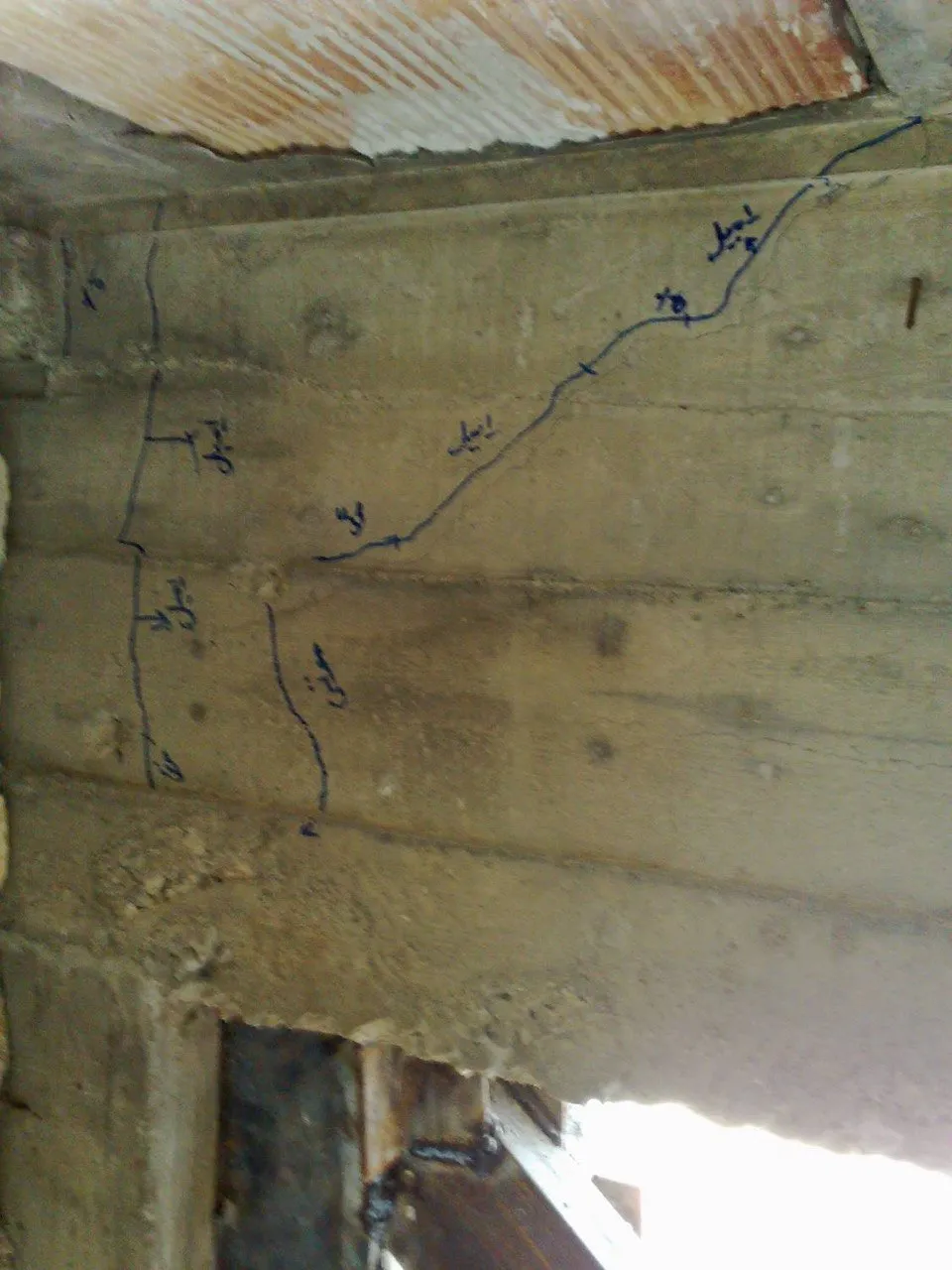

تصاویر میدانی از باز کردن عمقی ترک‌های مورب برشی، پاک‌سازی بستر، تزریق ملات ترمیمی اپوکسی و لایه‌گذاری کامپوزیت‌های کربن:
ترک برشی تیر بتنی چه تفاوتی با ترک خمشی دارد؟
تشخیص دقیق ماهیت ترک‌ها نخستین گام در مهندسی بهسازی سازه است؛ زیرا مکانیزم گسیختگی ناشی از خمش با گسیختگی برشی تفاوت ساختاری دارد:
- ترک‌های خمشی: عمدتاً در میانه دهانه و در نواحی لنگر مثبت یا منفی ماکزیمم شکل می‌گیرند. جهت این ترک‌ها عمود بر محور طولی تیر (قائم) بوده و رفتار مقطع را قبل از گسیختگی با شکل‌پذیری و تغییرشکل همراه می‌سازد.
- ترک‌های برشی: در نواحی با نیروی برشی بالا (نزدیک تکیه‌گاه‌ها و ستون‌ها) ظاهر می‌شوند. جهت این ترک‌ها مورب و تحت زاویه حدود ۴۵ درجه بوده و ناشی از کشش قطری (Diagonal Tension) هستند. گسیختگی برشی ماهیتاً ترد و ناگهانی است و از این رو حساسیت بسیار بالاتری دارد.
مقایسه رویکرد ترمیم سطحی در برابر ترمیم اصولی و تقویت ساختاری برشی
| شاخص ارزیابی | ترمیم یا ماست‌مالی ظاهری ترک | فرآیند دومرحله‌ای مهندسی (روش بیکران سازان در کاشان) |
|---|---|---|
| میزان نفوذ در عمق ترک | مالیدن بتونه یا ملات به سطح رویی بدون باز کردن درز | باز کردن مسیر ترک با شیار V شکل تا عمق برای پاک‌سازی کامل |
| پیوستگی مصالح بستر | باقی ماندن ذرات سست و تداوم جدایش مقطع | تخلیه نخاله‌ها و پرکردن با ملات ترمیمی پرمقاومت پایه اپوکسی |
| جبران کمبود ظرفیت برشی | صفر درصد؛ ترک در اولین بارگذاری مجدداً باز می‌شود | پل زدن الیاف CFRP در مسیر کشش قطری و افزایش قطعی ظرفیت برشی |
| نوع مکانیزم باربری | صرفاً زیباسازی بدون عملکرد سازه‌ای | ایفای نقش خاموت خارجی پیوسته مطابق استاندارد نشریه ۳۴۵ |
آماده‌سازی بستر و نقش ملات ترمیمی پایه اپوکسی
الیاف پلیمری کربن با بالاترین مشخصات فنی نیز در صورتی که بر روی بستری ناپیوسته، پوک یا آلوده متصل شوند، کارایی نخواهند داشت. در مسجد دانشگاه کاشان فرآیند اجرایی با نظارت دقیق به صورت زیر هدایت شد:
- شیارزنی و باز کردن ترک‌ها: مسیر ترک‌های برشی به صورت مکانیکی باز شد تا هرگونه گردوغبار، لایه‌های هوازده و بتن سست تخلیه شود.
- تزریق و بازسازی با ملات اپوکسی: مقطع خالی‌شده با ملات ترمیمی اصلاح‌شده پایه اپوکسی با مقاومت فشاری و کششی بسیار بالا پر گردید تا یکپارچگی الاستیک اولیه به بتن تیر بازگردد.
- ایجاد سطح چسبندگی استاندارد: پس از عمل‌آوری ملات ترمیمی، سطح جان تیرها ساب‌زنی و مضرس شد تا مقاومت کششی پیوند سطحی (Pull-Off) جهت نصب سیستم CFRP تأمین شود.
مکانیزم تقویت برشی تیر با الیاف کربن بر اساس نشریه ۳۴۵
در یک تیر بتنی، ظرفیت برشی کل (Vn) از مجموع مقاومت برشی بتن (Vc) و فولاد خاموت‌ها (Vs) حاصل می‌شود. در صورت کمبود آرماتورهای برشی، الیاف کربن سهم جدیدی (Vf) به ظرفیت برشی مقطع اضافه می‌کنند:
در پروژه مسجد دانشگاه کاشان، طراحی و تعیین عرض نوارها، ضخامت، فاصله گام‌ها و نحوه مهاربندی الیاف بر اساس ضوابط نشریه شماره ۳۴۵ سازمان مدیریت و برنامه‌ریزی کشور (راهنمای طراحی و اجرای بهسازی سازه‌های بتنی با FRP) انجام گرفت. الیاف کربن تک‌جهته در جهتی عمود بر امتداد ترک‌های برشی اجرا شدند تا بیشترین مقاومت کششی را در برابر نیروهای بازکننده ترک‌های مورب ارائه دهند.
نتیجه‌گیری؛ تفکیک علم ترمیم از مقاوم‌سازی در سازه‌های آموزشی و مذهبی
پروژه مسجد دانشگاه کاشان نمونه‌ای از برخورد علمی با پدیده ترک‌های برشی در اعضای بتنی است. این پروژه نشان داد که در آسیب‌های برشی، راهکار مهندسی نه در ترمیم ظاهری و نه در چسباندن تصادفی الیاف خلاصه می‌شود؛ بلکه شناسایی الگوی ترک، ترمیم عمیق بستر با ملات‌های اپوکسی و طراحی زاویه‌دار لایه‌های CFRP مبتنی بر آیین‌نامه‌های معتبر کشوری، ضامن بازگشت ایمنی و ایستایی کامل سازه است.
