مقاوم‌سازی سقف وافل با لمینیت کربن CFRP (پروژه برج سرخرود)

شرح پروژه و جزئیات سازه‌ای سقف وافل در برج سرخرود

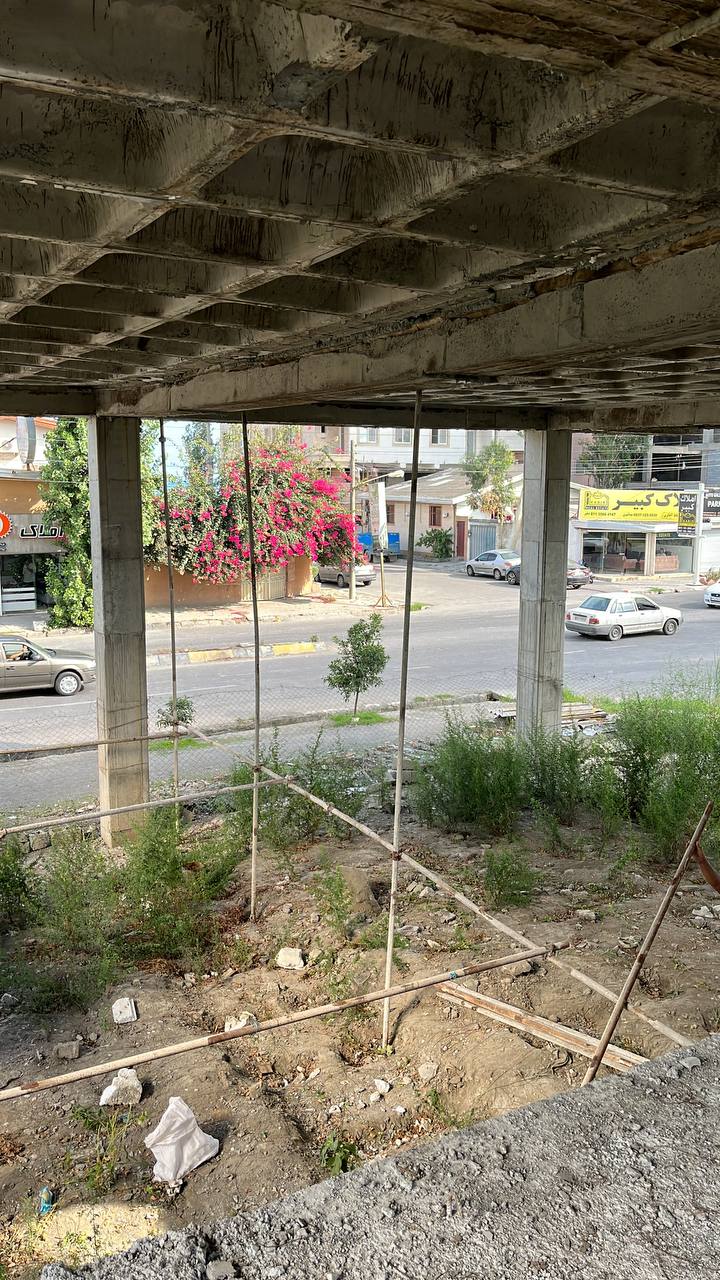

در پروژه برج سرخرود، مقاوم‌سازی خمشی بخشی از سیستم سقف وافل با استفاده از لمینیت کربن CFRP توسط شرکت بیکران سازان شمال اجرا شد.

تیرهای مورد تقویت دارای مقطع ۵۰×۵۰ سانتی‌متر و طول حدود ۹ متر بودند. با توجه به هندسه دال‌های مجوف و سقف وافل و محدودیت عرض پاشنه اعضای بتنی، انتخاب نوع سیستم در حوزه مقاوم‌سازی با FRP در این پروژه اهمیت ویژه‌ای داشت.

بر اساس بررسی شرایط موجود و محدودیت فضای قابل استفاده در وجه کششی اعضا، استفاده از لمینیت کربن با عرض ۱۰ سانتی‌متر و ضخامت ۱.۴ میلی‌متر به‌عنوان راهکار تقویت انتخاب شد؛ همان سیستم لمینیت CFRP مورد استفاده در پروژه خزرشهر که کارایی فنی آن در کنترل تنش‌های کششی به اثبات رسیده است.

چرا لمینیت CFRP برای مقاوم‌سازی سقف وافل انتخاب شد؟

یکی از تفاوت‌های مهم سقف وافل با دال‌های بتنی توپر، هندسه تیرچه‌ها و عرض محدود پاشنه وافل است. در مقاوم‌سازی خمشی با CFRP، فضای موجود برای قرارگیری مصالح تقویتی اهمیت زیادی دارد. در سقف وافل نمی‌توان بدون توجه به عرض واقعی پاشنه، صرفاً سطح وسیعی از الیاف را مانند یک دال تخت در نظر گرفت.

در چنین شرایطی، سیستم تقویت باید بتواند سطح مقطع مناسبی از CFRP را در یک عرض محدود در اختیار طراح قرار دهد. این ویژگی یکی از دلایل اصلی انتخاب و اجرای سیستم مقاوم‌سازی با لمینیت FRP در پروژه برج سرخرود بود.

مزیت لمینیت کربن نسبت به پارچه CFRP در پاشنه وافل

پارچه کربن تک‌جهته معمولاً ضخامت بسیار کمی در هر لایه دارد. بنابراین زمانی که عرض پاشنه وافل محدود است، افزایش سطح مقطع CFRP با استفاده از پارچه می‌تواند نیازمند استفاده از چندین لایه متوالی باشد که ریسک‌های اجرایی و کاهش راندمان چسبندگی را به همراه دارد.

در مقابل، لمینیت CFRP پیش‌ساخته دارای ضخامت و سطح مقطع مشخص در عرض محدود است. برای درک بهتر این برتری هندسی، محاسبه سطح مقطع اسمی یک نوار لمینیت را بررسی می‌کنیم:

بنابراین می‌توان سطح مقطع قابل توجهی از CFRP معادل ۱۴۰ میلی‌متر مربع را تنها در عرض ۱۰ سانتی‌متر از پاشنه وافل متمرکز کرد. این ویژگی برای سقف‌های وافل اهمیت ویژه‌ای دارد و یکی از دلایلی است که در بسیاری از شرایط تقویت خمشی وافل، لمینیت CFRP می‌تواند گزینه مناسب‌تری نسبت به پارچه کربن باشد. جهت کسب اطلاعات تکمیلی پیرامون تقویت تیرها می‌توانید به صفحه مقاوم‌سازی تیر با FRP مراجعه نمایید.

آیا استفاده از پارچه کربن برای سقف وافل اشتباه است؟

نمی‌توان به‌صورت کلی گفت استفاده از پارچه CFRP در تمام سقف‌های وافل اشتباه است؛ انتخاب سیستم تقویت باید بر اساس محاسبات سازه‌ای، هندسه عضو، ظرفیت موردنیاز، مشخصات مکانیکی مصالح، شرایط اتصال و حالات حدی شکست انجام شود.

اما یک نکته مهم وجود دارد: انتخاب پارچه CFRP صرفاً به دلیل سهولت اجرا یا قیمت، بدون بررسی سطح مقطع مؤثر موردنیاز در عرض محدود پاشنه وافل، از نظر مهندسی قابل دفاع نیست.

ملاک اصلی باید همواره طراحی مهندسی، محاسبات دقیق و مقدار واقعی تقویت موردنیاز باشد، نه صرفاً استفاده ظاهری از یک محصول CFRP.

تفاوت «پارچه کربن» و «لمینیت کربن» فقط در شکل ظاهری نیست

یکی از اشتباهات رایج در مقایسه سیستم‌های CFRP این است که پارچه و لمینیت صرفاً دو شکل متفاوت از الیاف کربن تصور شوند. در حالی که از دید طراحی سازه، پارامترهای زیر تعیین‌کننده رفتار نهایی سیستم هستند:

• ضخامت مؤثر و متمرکز در پاشنه کششی
• سطح مقطع مؤثر در برابر لنگر خمشی
• مدول الاستیسیته و سختی خمشی
• مقاومت طراحی مصالح تحت کشش مستقیم
• نحوه انتقال نیرو به بستر بتن از طریق چسب اپوکسی ساختاری
• مکانیزم‌های شکست و کنترل پدیده جدایش زودهنگام (Debonding)

به همین دلیل ممکن است یک راهکار با چند لایه پارچه از نظر اجرایی پیچیده‌تر شود، در حالی که سطح مقطع موردنیاز با یک سیستم لمینیت مناسب در عرض بسیار محدودتری تأمین شود؛ امری که با رعایت اصول استانداردهای روش نصب FRP محقق می‌گردد.

مستندات ویدیویی از مراحل مقاوم‌سازی سقف وافل برج سرخرود

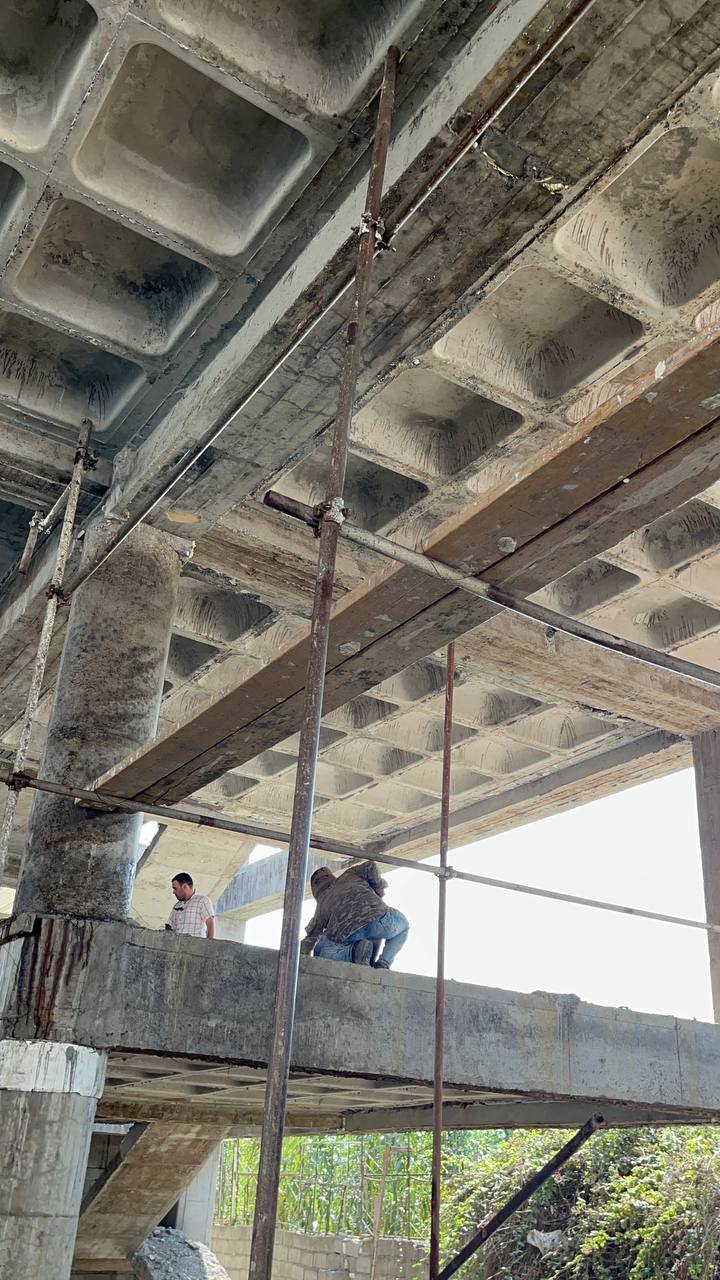

در ویدیوهای زیر، مراحل آماده‌سازی بستر بتن، خط‌کشی و اجرای دقیق لمینیت‌های کربن CFRP بر روی سقف وافل و تیرهای ۵۰×۵۰ پروژه را مشاهده می‌فرمایید:

مشخصات سیستم تقویت و رویکرد تخصصی بیکران سازان در سقف‌های بتنی

در پروژه برج سرخرود، تیرهای بتن‌آرمه ۵۰×۵۰ سانتی‌متر به طول ۹ متر با سیستم لمینیت CFRP تحت مشخصات ذیل با نظارت عالیه مهار شدند:

• نوع سیستم: CFRP Laminate پیش‌ساخته با مقاومت بالا
• عرض لمینیت: ۱۰۰ میلی‌متر (۱۰ سانتی‌متر)
• ضخامت اسمی: ۱.۴ میلی‌متر
• سطح مقطع هر نوار: ۱۴۰ میلی‌متر مربع
• محل اجرا: وجه کششی عضو در امتداد طولی

مقاوم‌سازی سقف‌های بتنی یکی از حوزه‌های تخصصی و باسابقه فعالیت شرکت بیکران سازان شمال است. تجربه شرکت در بررسی خیز و ترک، تقویت خمشی تیر و دال و اجرای سیستم‌های CFRP باعث شده است انتخاب سیستم مقاوم‌سازی در این پروژه‌ها صرفاً بر اساس نوع محصول انجام نشود، بلکه رفتار سازه، هندسه عضو و محدودیت‌های واقعی اجرا نیز در تصمیم‌گیری لحاظ گردد.

پروژه برج سرخرود نمونه‌ای عینی از این رویکرد است؛ هدف در چنین پروژه‌هایی صرفاً نصب الیاف کربن نیست، بلکه دستیابی به یک سیستم مقاوم‌سازی قابل محاسبه، ایمن و متناسب با رفتار واقعی عضو سازه‌ای است.
