مقاوم‌سازی کنسول و تراس بتنی با CFRP | پروژه تاپ آیلند قشم

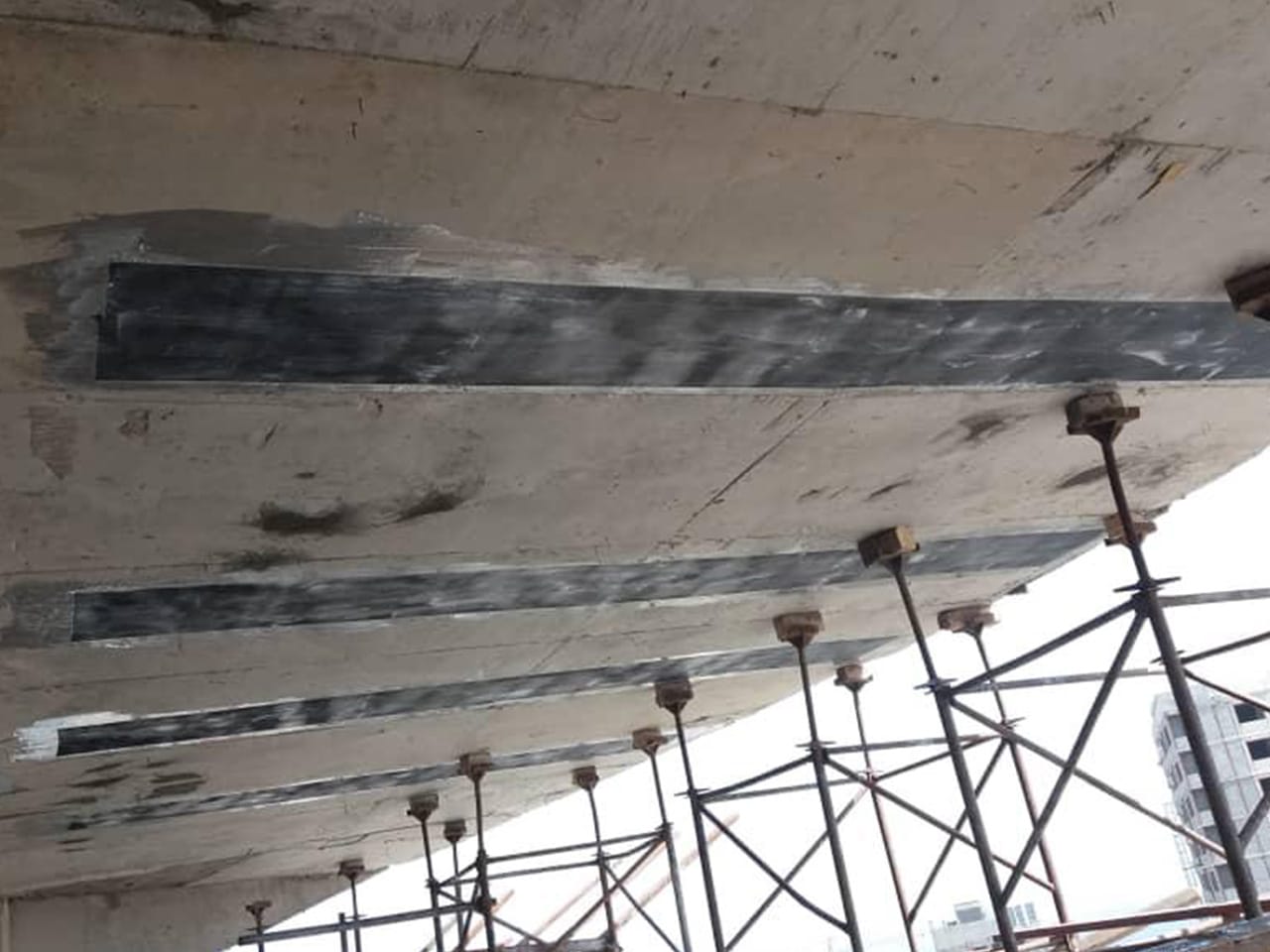

نمای اجرای تخصصی الیاف بر بستر کنسول دال بتنی

نمایی از آماده‌سازی و اتصال پیوسته الیاف CFRP در جهت عمود بر محور دوران کنسول جهت تحمل ماکزیمم لنگر منفی تکیه‌گاهی:

لایه‌گذاری الیاف پلیمری کربن در ناحیه گیرداری کنسول‌های بتنی - مجتمع تجاری تاپ آیلند قشم

چرا معماران به کنسول‌های بلند علاقه دارند و چالش مهندسی آن چیست؟

کنسول‌های بلند یکی از عناصر جذاب در معماری ساختمان‌های معاصر، مراکز تجاری، هتل‌ها و سازه‌های لوکس هستند. تراس‌های معلق بدون ستون و پیش‌آمدگی‌های بزرگ نما می‌توانند آزادی کم‌نظیری در طراحی ایجاد کنند و فرم ساختمان را چشم‌نواز سازند.

یک تراس بزرگِ بدون ستون، دید پانورامای وسیع‌تری فراهم کرده و محدودیت‌های چیدمان طبقات زیرین را از بین می‌برد؛ اما آنچه در پرسپکتیو معماری صفحه‌ای ظریف و معلق دیده می‌شود، از منظر مهندسی سازه یک چالش محاسباتی جدی است. بر خلاف تیرها و دال‌های دوسر تکیه‌گاه، در کنسول هیچ تکیه‌گاه دومی وجود ندارد و تمامی بارهای ثقلی و شتاب‌های دینامیکی باید منحصراً از ریشه کنسول به ساختمان اصلی منتقل گردند.

رفتار سازه‌ای کنسول با دال معمولی چه تفاوتی دارد؟

در دال‌های متداول بتن‌آرمه دوسرگیردار یا ساده، کشش ناشی از خمش مثبت در تراز تحتانی (زیر سقف) شکل می‌گیرد. اما در یک کنسول معلق، بارها سبب ایجاد لنگر منفی شدید ($M^-$) در تراز فوقانی ریشه کنسول می‌شوند. در نتیجه:

• موقعیت ناحیه کششی: برخلاف دال‌های معمولی، تراز رویی مقطع در کشش شدید قرار دارد و میلگردهای فوقانی وظیفه مهار این کشش را بر عهده دارند.
• حساسیت بحرانی به خیز (Deflection): فرمول خیز کنسول با توان چهارم طول آن رابطه مستقیم دارد؛ بنابراین کوچک‌ترین افزایش در طول پیش‌آمدگی، خیز سر آزاد کنسول را به‌شدت بالا برده و به نازک‌کاری، سنگ نما، شیب‌بندی و آب‌بندی بام آسیب می‌زند.
• الگوی ترک‌خوردگی: ترک‌های سازه‌ای کنسول ناشی از عبور تنش کششی از مقاومت کششی بتن، عمدتاً در سطح فوقانی و چسبیده به تیر یا دیوار تکیه‌گاهی بروز پیدا می‌کنند.

مقایسه فنی: تقویت کنسول با روش‌های سنتی در برابر سیستم‌های پیشرفته CFRP

نقش سیستم CFRP در مهار خیز و پیشگیری از گسترش ترک کنسول

سیستم‌های کامپوزیت پلیمری کربن (CFRP) متصل‌شده به سطح بدون اعمال پیش‌تنیدگی، عملکردی غیرفعال (Passive) دارند. در مهندسی بهسازی سازه باید مرز میان این مفاهیم به درستی تبیین شود:

• خیز گذشته در برابر خیز آینده: الیاف کربن خیز و افتادگی قبلی کنسول را صفر نمی‌کنند، بلکه با افزایش چشمگیر سختی خمشی مقطع ($EI$)، از افزایش خیزهای ثانویه ناشی از بارهای زنده و خزش بتن ممانعت به عمل می‌آورند.
• مهار توسعه ترک‌های کششی: کامپوزیت کربن همانند یک شبکه کششی با مدول الاستیسیته بالا، مانع از بازشدگی بیشتر دهانه ترک‌ها و نفوذ عوامل مهاجم محیطی به میلگردهای اصلی می‌گردد.
• کنترل جداشدگی (Debonding) و مهار انتهایی: از آنجا که ماکزیمم لنگر در ریشه کنسول قرار دارد، طول مهاری الیاف به سمت داخل دهانه مجاور باید مطابق ضوابط راهنمای ACI 440 به‌دقت محاسبه و انکر شود تا پیش از رسیدن به ظرفیت نهایی، گسیختگی اتصال رخ ندهد.

رویکرد حرفه‌ای بیکران سازان؛ اولویت مسئولیت مهندسی بر حجم قرارداد

در پروژه مجتمع تجاری تاپ آیلند قشم، اجرای فازهای دیگری از مقاوم‌سازی نیز به مجموعه پیشنهاد شد. با این حال، کارشناسان فنی شرکت مهندسی بیکران سازان شمال پس از ارزیابی‌های اولیه و بررسی نقشه‌ها، بنا بر ملاحظات تخصصی و عدم تطابق شرایط موجود با استانداردهای سخت‌گیرانه شرکت، اجرای سایر بخش‌ها را نپذیرفتند و دامنه فعالیت خود را به مقاوم‌سازی ایمن و اصولی کنسول‌های بتنی محدود ساختند.

این نکته بیانگر هویت و تعهد اخلاق مهندسی در بیکران سازان است: هدف یک شرکت تخصصی مقاوم‌سازی نباید اجرای کورکورانه پروژه‌ها به هر قیمتی باشد؛ بلکه اگر اطلاعات پایه کافی نبوده یا راهکار پیشنهادی تضمین‌کننده عملکرد مطمئن سازه نباشد، «نه گفتن» شجاعانه‌ترین و صحیح‌ترین تصمیم مهندسی است.

نتیجه‌گیری؛ هم‌افزایی معماری جسورانه و مهندسی پایدار با CFRP

پروژه تاپ آیلند قشم در سال ۱۳۹۸ به عنوان نمونه‌ای بارز از کاربرد هدفمند FRP در المان‌های با هندسه خاص شناخته می‌شود. این پروژه نشان داد که با شناخت رفتار سازه‌ای لنگر منفی و اجرای دقیق الیاف کربن در تراز کششی، می‌توان ضمن تثبیت ایستایی و پایداری کنسول‌ها، فرم جسورانه معماری ساختمان را بدون دخل و تصرف‌های سنگین حفظ نمود.
