📋 شناسنامه و مشخصات مهندسی پروژه
مستندات شاخص تقویت دیوار برشی بتنی

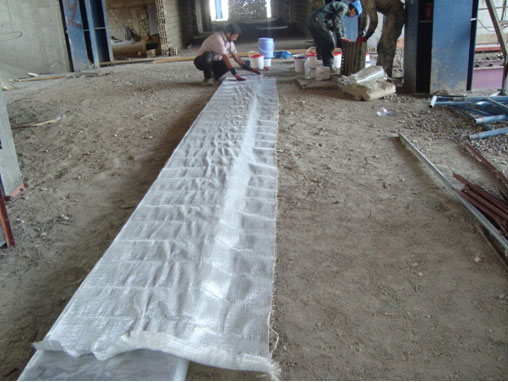

نمایی از آماده‌سازی و لایه‌گذاری الیاف پلیمری شیشه بر سطح دیوار برشی بتنی در پروژه دانشگاه آزاد علوم و تحقیقات تهران:
📸 مستندات تصویری مراحل آماده‌سازی بستر و اجرای الیاف GFRP
تصاویر میدانی از عملیات ساب‌زنی، پاک‌سازی بستر بتنی و نصب تخصصی لایه‌های کامپوزیتی در دیوارهای برشی بلوک‌های آموزشی:
دیوار برشی چه نقشی در ساختمان دارد و چرا نیازمند مقاوم‌سازی می‌شود؟
مقاوم‌سازی دیوارهای برشی بتن‌آرمه با استفاده از FRP یکی از کاربردهای تخصصی سیستم‌های کامپوزیتی در مهندسی بهسازی لرزه‌ای است. برخلاف تصور عمومی که کاربرد الیاف را بیشتر محدود به تیر، دال و ستون می‌داند، الیاف پلیمری تقویت‌شده در صورت طراحی دقیق می‌توانند برای جبران کمبودهای برشی، خمشی و شکل‌پذیری دیوارهای برشی نیز به کار گرفته شوند.
دیوار برشی ستون فقرات سیستم باربر جانبی سازه در برابر زلزله و باد است. در ساختمان بلوک‌های آموزشی دانشگاه آزاد علوم و تحقیقات تهران واقع در منطقه حصارک، سیستم سازه‌ای متشکل از اسکلت فولادی به همراه دیوارهای برشی بتنی است. از آنجا که در زمان ساخت، نتایج آزمایشگاهی نشان‌دهنده کسری در مقاومت فشاری ۲۸ روزه بتن دیوارهای برشی بود، به تشخیص مشاور محترم پروژه، تقویت اصولی دیوارها با الیاف پلیمری در دستور کار قرار گرفت.
سیستم کامپوزیتی GFRP چیست و چه تفاوتی با CFRP دارد؟
عبارت GFRP مخفف Glass Fiber Reinforced Polymer یا پلیمر مسلح به الیاف شیشه است. اگرچه در اذهان عمومی فیبر کربن (CFRP) به عنوان متریال اصلی شناخته می‌شود، اما الیاف شیشه به دلیل مشخصات رفتاری منحصربه‌فرد، کرنش نهایی بالاتر، سازگاری الاستیک با بتن و توجیه اقتصادی در المان‌های با سطح مقطع گسترده، در بسیاری از پروژه‌ها کارایی ایده‌آلی ارائه می‌دهند.
| پارامتر مقایسه‌ای | روش‌های سنتی (ژاکت بتنی و افزایش ضخامت دیوار) | تقویت با الیاف شیشه GFRP (روش اجراشده در پروژه) |
|---|---|---|
| افزایش ضخامت و ابعاد دیوار | افزایش ۱۰ تا ۱۵ سانتی‌متری ضخامت و اشغال فضای مفید کلاس‌ها | ضخامت میلی‌متری و پنهان‌سازی کامل زیر لایه نازک‌کاری |
| وزن الحاقی به سازه | افزایش بار مرده شدید و تشدید نیروهای اینرسی ناشی از زلزله | وزن کاملاً ناچیز و بدون تغییر در وزن مرده طبقات |
| تداخل در کاربری آموزشی | تخریب، قالب‌بندی سنگین و تعطیلی طولانی‌مدت فضاهای دانشگاهی | اجرای سریع، بدون ارتعاش و با حداقل اختلال در بهره‌برداری |
| کنترل ترک‌های قطری برشی | نیاز به کاشت میلگردهای دوخت و آسیب به مقطع بتنی موجود | مهار پیوسته و یکپارچه ترک‌های کششی ناشی از برش جانبی |
مکانیزم‌های تقویت برشی، خمشی و مهار الیاف GFRP روی دیوار بتنی
الیاف پلیمری رفتاری ناهمسانگرد و جهت‌دار دارند؛ از این رو، آرایش لایه‌گذاری باید با خطوط تنش‌های اصلی دیوار منطبق باشد:
- تقویت برشی (In-Plane Shear): نیروهای افقی زلزله سبب ایجاد تنش‌های کششی قطری با زاویه حدود ۴۵ درجه در دیوار می‌شوند. الیاف GFRP با قرارگیری در راستای متعامد یا افقی، همانند خاموت‌های خارجی پیوسته عمل کرده و بازشدگی ترک‌های برشی را مهار می‌کنند.
- ارتقای رفتار خمشی و محصورکنندگی: در لبه‌های آزاد دیوار برشی (Boundary Elements) که تحت لنگر واژگونی کشش و فشار بالایی تجربه می‌کنند، الیاف می‌توانند شکل‌پذیری بتن را افزایش دهند.
- کنترل چسبندگی و مهار اتصال (Anchorage): عملکرد الیاف شیشه وابسته به انتقال پیوسته تنش از طریق چسب اپوکسی به بستر بتن است. آماده‌سازی مکانیکی، رفع شیره بتن و امتداد طول مهاری کافی، مانع از بروز پدیده جداشدگی زودرس (Debonding) می‌گردد.
سال ۱۳۸۹؛ پیشگامی بیکران سازان و سابقه‌ای بیش از ۱۵ سال در صنعت FRP
یکی از ابعاد بسیار مهم پروژه دانشگاه آزاد علوم و تحقیقات، سال اجرای آن در سال ۱۳۸۹ است. در آن مقطع زمانی، فناوری کامپوزیت‌های FRP در مقایسه با امروز گستردگی چندانی در صنعت ساختمان کشور نداشت و معدود شرکت‌هایی از دانش مهندسی و توان اجرایی لازم برای پیاده‌سازی این سیستم‌ها برخوردار بودند.
حضور مستند چنین پروژه‌ای در کارنامه شرکت مهندسی بیکران سازان شمال نشان می‌دهد که سابقه فعالیت این مجموعه در حوزه مقاوم‌سازی سازه‌ها با FRP، حاصل موج‌های مقطعی سال‌های اخیر نبوده، بلکه این تخصص حاصل بیش از ۱۵ سال تجربه مستمر، میدانی و تخصصی در انواع دال‌ها، تیرها، ستون‌ها و دیوارهای برشی در سطح کشور است.
نتیجه‌گیری؛ پیوند دانش آکادمیک و اجرای میدانی در علوم و تحقیقات
پروژه مقاوم‌سازی دیوارهای برشی بلوک‌های آموزشی دانشگاه آزاد علوم و تحقیقات تهران نشان داد که با شناخت دقیق الگوهای تنش و به‌کارگیری مصالح نوین نظیر GFRP، می‌توان کسری مقاومت بتن و ضعف‌های باربر جانبی را بدون دست‌کاری‌های تخریبی یا افزودن بارهای مرده سنگین برطرف نمود.
این پروژه به عنوان سندی ماندگار از پیشگامی بیکران سازان در بهسازی لرزه‌ای بناهای بزرگ آموزشی، اهمیت طراحی مهندسی، کنترل اجرا و تکیه بر تجربه آزموده‌شده را یادآوری می‌کند.
