مقاوم‌سازی ساختمان تاریخی بانک ملی میدان نقش جهان اصفهان با CFRP | پروژه سال ۱۳۸۹
📋 شناسنامه و مشخصات مهندسی پروژه
مستندات شاخص بهسازی ستون‌های بتنی بانک ملی نقش جهان

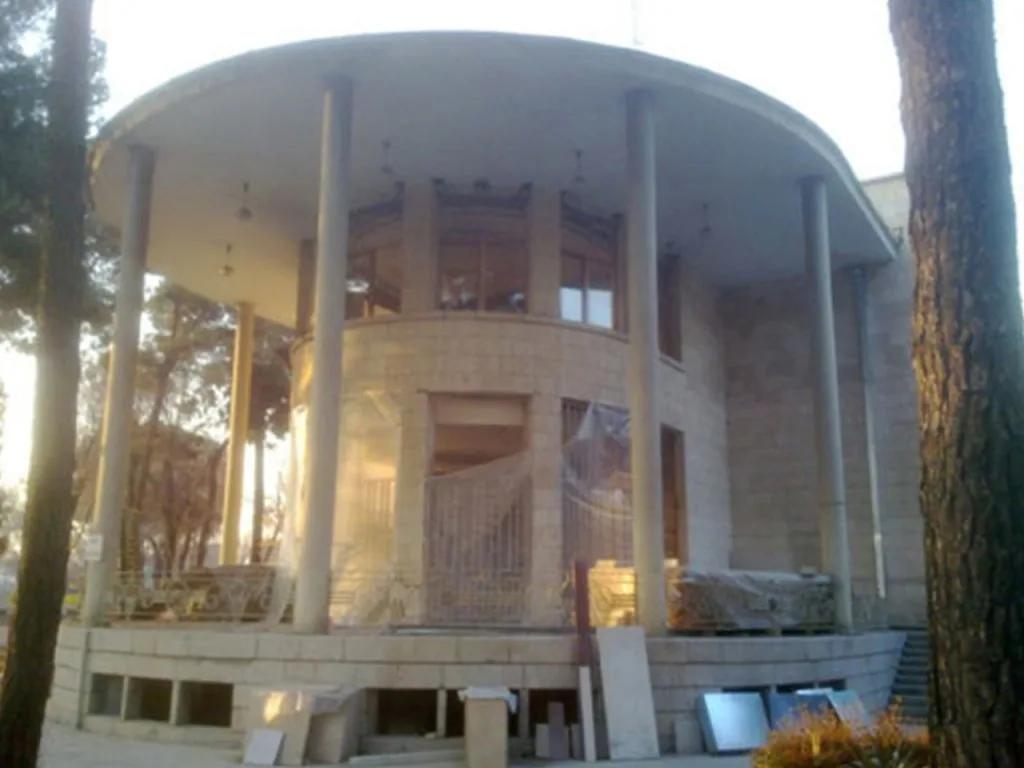

نمایی از اجرای دقیق لایه‌های الیاف کربن بر روی ستون‌های بتن‌آرمه بنای تاریخی بانک ملی در حاشیه میدان نقش جهان اصفهان:
📸 مستندات تصویری آماده‌سازی بستر و لایه‌گذاری الیاف در میدان نقش جهان
تصاویر کارگاهی از مراحل ساب‌زنی، ترمیم بستر بتن قدیمی، و نصب تخصصی الیاف کربن ۳۰۰ گرم بر ستون‌های شعبه تاریخی بانک ملی:
مقاوم‌سازی یک شاهکار معماری با ۸۰ سال قدمت در میدان نقش جهان
پروژه مقاوم‌سازی ساختمان بانک ملی واقع در میدان نقش جهان اصفهان یکی از پروژه‌های ماندگار و شاخص سال‌های ابتدایی فعالیت بیکران سازان در زمینه تقویت سازه‌های بتن‌آرمه است که در سال ۱۳۸۹ اجرا گردید.
این بنای باشکوه، قدمتی بالغ بر ۸۰ سال داشته و در دهه‌های نخست قرن حاضر با نظارت و مهندسی طراحان فرانسوی بنا نهاده شده بود. قرارگیری این ساختمان در عرصه میراث جهانی میدان نقش جهان ایجاب می‌کرد که هرگونه مداخله سازه‌ای بر پایه اصل حداقل مداخله (Minimum Intervention) و حفظ کالبد، فضاها و تناسبات اصیل معماری استوار باشد.
تقویت ۲۲ ستون بتن‌آرمه با ۳ لایه الیاف کربن CFRP 300g/m²
پس از ارزیابی‌های جامع سازه‌ای و شناخت مسیرهای جریان بار، تعداد ۲۲ ستون بتن‌آرمه که بیشترین نسبت تقاضا به ظرفیت را داشتند، برای تقویت انتخاب شدند. طرح بهسازی با استفاده از ۳ لایه پارچه الیاف کربن تک‌جهته ۳۰۰ گرم بر متر مربع پیاده‌سازی شد:
- محصورشدگی سه‌محوره (Confinement): دورپیچ حلقوی ستون‌ها مانع از کرنش و اتساع عرضی بتن تحت اثر بارهای سنگین ثقلی و جانبی شده و مقاومت فشاری هسته بتن را به همراه شکل‌پذیری عضو افزایش داد.
- آماده‌سازی دقیق بستر بتن قدیمی: به دلیل قدمت چند دهه‌ای بتن، لایه‌های کربناته‌شده و سست سطحی ساب‌زنی شده و سطح بتن با پرایمرهای نفوذگر اپوکسی برای دستیابی به حداکثر چسبندگی آماده گردید.
- کنترل گوشه‌ها و جلوگیری از تمرکز تنش: در ستون‌های غیرمدور، گوشه‌های مقطع با شعاع استاندارد گرد شدند (Chamfering) تا از پارگی زودهنگام الیاف کربن ناشی از تمرکز تنش جلوگیری شود.
| شاخص مداخله | روش‌های سنتی (ژاکت بتنی و فولادی حجیم) | دورپیچ با الیاف کربن CFRP (روش اجراشده در نقش جهان) |
|---|---|---|
| میزان تغییر در هندسه تاریخی | افزایش ۱۰ تا ۱۵ سانتی‌متری ابعاد ستون‌ها و آسیب به معماری بنا | افزایش ضخامت کمتر از چند میلی‌متر و حفظ صددرصدی کالبد تاریخی |
| وزن الحاقی به فونداسیون سنتی | تحمیل بارهای مرده فوق‌العاده سنگین به پی و بستر قدیمی سازه | وزن کاملاً ناچیز بدون تحمیل هرگونه بار مرده اضافی به ساختمان |
| تخریب و دخل‌وتصرف در نما | نیازمند تخریب نازک‌کاری، سوراخ‌کاری‌های عمیق و کاشت میلگرد | اجرای سطحی، تمیز، بدون لرزش و پنهان‌سازی کامل زیر پوشش نهایی |
| سرعت و تمیزی اجرا | عملیات گل‌آلود، قالب‌بندی و توقف طولانی‌مدت فعالیت بانک | اجرای سریع و بدون اختلال در مدار بهره‌برداری و خدمات بانکی |
تأییدیه رسمی اداره املاک بانک ملی ایران و قرارداد با شرکت فولاد ستون سازه
یکی از نقاط عطف در اعتبار مهندسی بیکران سازان، چگونگی واگذاری این پروژه بود. با توجه به اهمیت نمادین و مالی بنا، صلاحیت فنی این مجموعه پس از بررسی سوابق توسط اداره املاک و مهندسی بانک ملی ایران مورد تأیید رسمی قرار گرفت.
در ادامه، قرارداد اجرایی پروژه با پیمانکار اصلی، شرکت فولاد ستون سازه، منعقد گردید. حضور در چنین پروژه‌ای در سال ۱۳۸۹ (تنها یک سال پس از تأسیس شرکت)، گواهی روشن بر ورود زودهنگام و قدرتمند بیکران سازان به پروژه‌های سازمانی و حساس کشور با رعایت بالاترین استانداردهای نظارتی است.
پیوستگی تاریخی سوابق؛ از سال ۱۳۸۸ تا پروژه‌های میراث ملی
فعالیت مستمر بیکران سازان در حوزه تکنولوژی کامپوزیت‌های FRP دارای زنجیره‌ای پیوسته است: شروع از دانشگاه سمنان در اوایل سال ۱۳۸۸، بلوک‌های آموزشی علوم و تحقیقات و پالایشگاه نفت تهران در سال ۱۳۸۹، و هم‌زمان بهسازی ستون‌های تاریخی بانک ملی اصفهان.
این سابقه بیش از ۱۵ ساله، متکی به اسناد رسمی، نام کارفرمایان معتبر و تصاویر کارگاهی واقعی است؛ پیشینه‌ای که اعتماد جامعه مهندسی کشور را به تخصص و تعهد این مجموعه در حفظ بناهای ماندگار تثبیت نموده است.
نتیجه‌گیری؛ همگرایی فناوری نوین کامپوزیت با اصالت بناهای تاریخی
پروژه مقاوم‌سازی بانک ملی میدان نقش جهان اصفهان سندی ماندگار از امکان‌پذیری بهسازی لرزه‌ای در بناهای واجد ارزش میراث فرهنگی است. این پروژه ثابت کرد که با تکیه بر فناوری‌های کم‌ضخامت و پرمقاومت نظیر CFRP، می‌توان بدون دستکاری در معماری تاریخی یا تحمیل وزن‌های مخرب، ایمنی و ایستایی ساختمان‌های باارزش را برای دهه‌های متمادی آینده تضمین نمود.
