تقویت بازشو در دال بتنی با CFRP | پروژه هتل مارینا قشم
📋 شناسنامه و مشخصات اجرایی پروژه
📸 مستندات تصویری مراحل آماده‌سازی و تقویت بازشو با CFRP
تصاویر میدانی از عملیات برش، ساب و آماده‌سازی بستر بتن، لایه‌گذاری و اجرای تخصصی نوارهای CFRP در پیرامون بازشوی سقف در هتل مارینا قشم:
چرا ایجاد بازشو در دال بتنی یک موضوع سازه‌ای است؟
ایجاد بازشو در سقف یک ساختمان موجود، یکی از تغییراتی است که در نگاه اول ممکن است صرفاً یک عملیات معماری یا تأسیساتی به نظر برسد؛ اما زمانی که برای ایجاد این بازشو بخشی از دال بتنی بریده شده و تعدادی از میلگردهای اصلی سقف قطع می‌شوند، موضوع مستقیماً به رفتار سازه‌ای دال مربوط خواهد شد.
در یک دال بتن‌آرمه، بتن و میلگردهای فولادی به‌صورت یک سیستم مشترک نیروهای وارد بر سقف را تحمل می‌کنند. آرماتورهای دال بر اساس جهت انتقال نیرو، لنگرهای خمشی و شرایط تکیه‌گاهی طراحی و در محل مشخصی قرار گرفته‌اند. بنابراین وقتی در یک ساختمان موجود بخشی از سقف بریده می‌شود، علاوه بر حذف بخشی از مقطع بتنی، مسیر طبیعی جریان بار مسدود شده و بازتوزیع تنش شکل می‌گیرد.
اهمیت این مداخله به متغیرهایی نظیر ابعاد بازشو، موقعیت نسبت به ستون‌ها و تیرها، ضخامت دال، سیستم سقف، جهت و مقدار آرماتورهای قطع‌شده بستگی دارد. به همین علت نمی‌توان دیتیل ثابتی برای همه بازشوها متصور شد.
اثر قطع میلگردهای دال و پدیده تمرکز تنش در گوشه‌های Opening
یکی از مهم‌ترین پیامدهای ایجاد بازشو، قطع آرماتورهای کششی است. با حذف این میلگردها، نیروها ناچارند از مسیر جدیدی در مجاورت بازشو عبور کرده و در نواحی باقیمانده دال بازتوزیع شوند. این پدیده سبب افزایش چشمگیر تقاضای سازه‌ای در لبه‌های بازشو می‌گردد.
علاوه بر این، گوشه‌های بازشو به علت ایجاد ناپیوستگی ناگهانی در هندسه دال، اصلی‌ترین کانون‌های تمرکز تنش به شمار می‌روند. تحقیقات میدانی و آزمایشگاهی نشان داده‌اند که ترک‌های قطری معمولاً از گوشه‌های بازشو آغاز شده و به سمت خارج گسترش می‌یابند. بنابراین، جهت الیاف، طول مهاری، موقعیت شروع و پایان لایه‌ها و کنترل دقیق گوشه‌ها، المان‌های تعیین‌کننده در طراحی هستند.
| شاخص مقایسه | روش سنتی (نصب تیر و قوطی فولادی) | تقویت با الیاف کربن CFRP |
|---|---|---|
| ضخامت و ابعاد تمام‌شده | افزایش ارتفاع آویز، اشغال فضای سرگیر و افت زیبایی معماری | ضخامت میلی‌متری و پنهان شدن کامل در زیر نازک‌کاری سقف |
| وزن اضافه بر سازه | تحمیل بار مرده متمرکز و سنگین به سقف و تکیه‌گاه‌ها | وزن کاملاً ناچیز و بدون تغییر محسوس در بار مرده دال |
| نیاز به اتصالات مکانیکی | سوراخ‌کاری گسترده، بولت‌گذاری و ایجاد آسیب به بتن موجود | اتصال پیوسته سطحی به کمک رزین‌های اپوکسی پرمقاومت |
| سرعت و سهولت در اجرا | نیازمند ماشین‌آلات جوشکاری، حمل سنگین و مهاربندی طولانی | اجرای بسیار سریع، تمیز و بدون ایجاد اختلال جدی در پروژه |

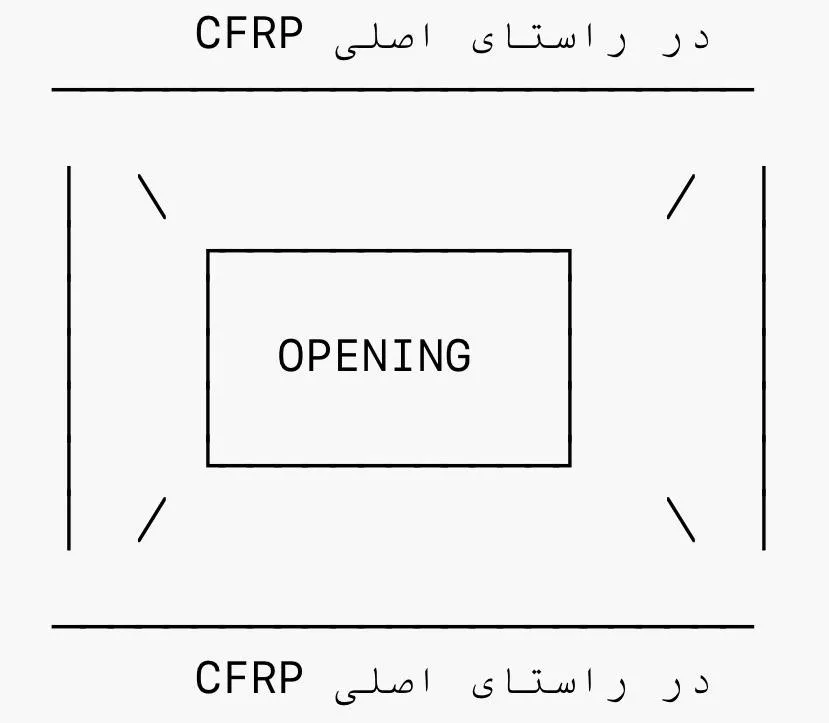

CFRP چگونه در اطراف Opening عمل می‌کند؟
هدف از طراحی مقاوم‌سازی، تشکیل یک مسیر جایگزین و کارآمد برای انتقال بار در پیرامون قسمت حذف‌شده دال است. الیاف پلیمری کربن (CFRP) متصل‌شده به سطح بتن در نواحی کششی وارد فاز باربری شده و بخشی از کشش ناشی از لنگر خمشی را تحمل می‌کنند.
آیا می‌توان سطح مقطع میلگرد قطع‌شده را مستقیماً با CFRP جایگزین کرد؟
این یکی از خطاهای رایج در درک مقاوم‌سازی است؛ مقایسه مکانیکی صرف بر اساس سطح مقطع فولاد و کربن کاملاً نادرست است. فولاد رفتاری الاستوپلاستیک دارد و جاری می‌شود، در حالی که CFRP ماده‌ای الاستیک خطی با مقاومت نهایی بسیار بالا است.
از سوی دیگر، CFRP خارجی نیرو را مستقیماً از طریق لایه چسب و بستر بتنی جذب می‌کند؛ بنابراین رفتار اتصال (Bond) و کنترل پدیده جداشدگی (Debonding) فاکتور اصلی حاکم بر طراحی است، نه صرفاً مقاومت کششی الیاف.
مراحل مهندسی در پروژه هتل مارینا قشم
در پروژه هتل مارینا قشم، تغییرات معماری ایجاب می‌کرد که بازشویی جدید در دال بتنی ایجاد شود. اجرای این عملیات بدون برنامه مهندسی می‌توانست ایمنی سقف را به خطر بیندازد. روند اجرایی به شرح زیر هدایت گردید:
- برش کنترل‌شده و کرگیری بتن: پیش از هرگونه تخریب، کرگیری گوشه‌ها و برش با دستگاه وال‌ساو جهت جلوگیری از ضربات تخریبی پیکور و تشکیل ریزترک در توده بتن سالم انجام گرفت.
- آماده‌سازی اصولی سطح بتن: مضرس‌کاری، رفع شیره بتن، زدودن گردوغبار و چربی‌ها برای دسترسی به سنگدانه‌های مقاوم بستر.
- نصب و مهاربندی الیاف CFRP: اجرای نوارهای کربن با رزین مخصوص اپوکسی در امتداد اضلاع بازشو با در نظر گرفتن طول گیرایی و طول مهاری (Development Length) کافی در قسمت سالم دال.
- توالی صحیح عملیات: ارزیابی تنش‌ها و اجرای طرح شمع‌بندی و مقاوم‌سازی هماهنگ با فرآیند آزادسازی بارهای دال.
اصول طراحی بر اساس ACI 440؛ نسخه یکسان وجود ندارد
راهنمای معتبر ACI 440.2R (و نسخه نوین ACI PRC-440.2-23) چارچوب مدونی برای تعیین کرنش مؤثر، طول مهاری و ضرایب کاهش مقاومت ارائه می‌دهد. در تحلیل سازه باید در نظر داشت:
- بازشوی میانی در برابر بازشوی مجاور ستون: بازشو در میانه دال معمولاً خمش را متأثر می‌سازد، در حالی که Opening در نزدیکی ستون‌ها در دال‌های تخت (Flat Slab) به شدت رفتار برش منگنه یا پانچینگ (Punching Shear) را بحرانی می‌کند.
- استفاده از تجارب بین‌المللی: مطالعات جهانی بر روی دال‌های تمام‌مقیاس نشان داده‌اند که ترکیب نوارهای CFRP خارجی و در مواردی میلگردهای شیاری (NSM CFRP) یا مهار مکانیکی (Anchorage) بهترین تضمین برای بازیابی ظرفیت اولیه دال‌های دارای بازشو هستند.
پروژه هتل مارینا قشم نمونه‌ای شاخص از تطابق کامل نیازهای معماری با ملاحظات دقیق مهندسی سازه است؛ جایی که طراحی اصولی پیش از تخریب، هزینه‌ها را مدیریت کرده و پایداری سازه را بدون تغییرات حجیم تضمین نمود.
