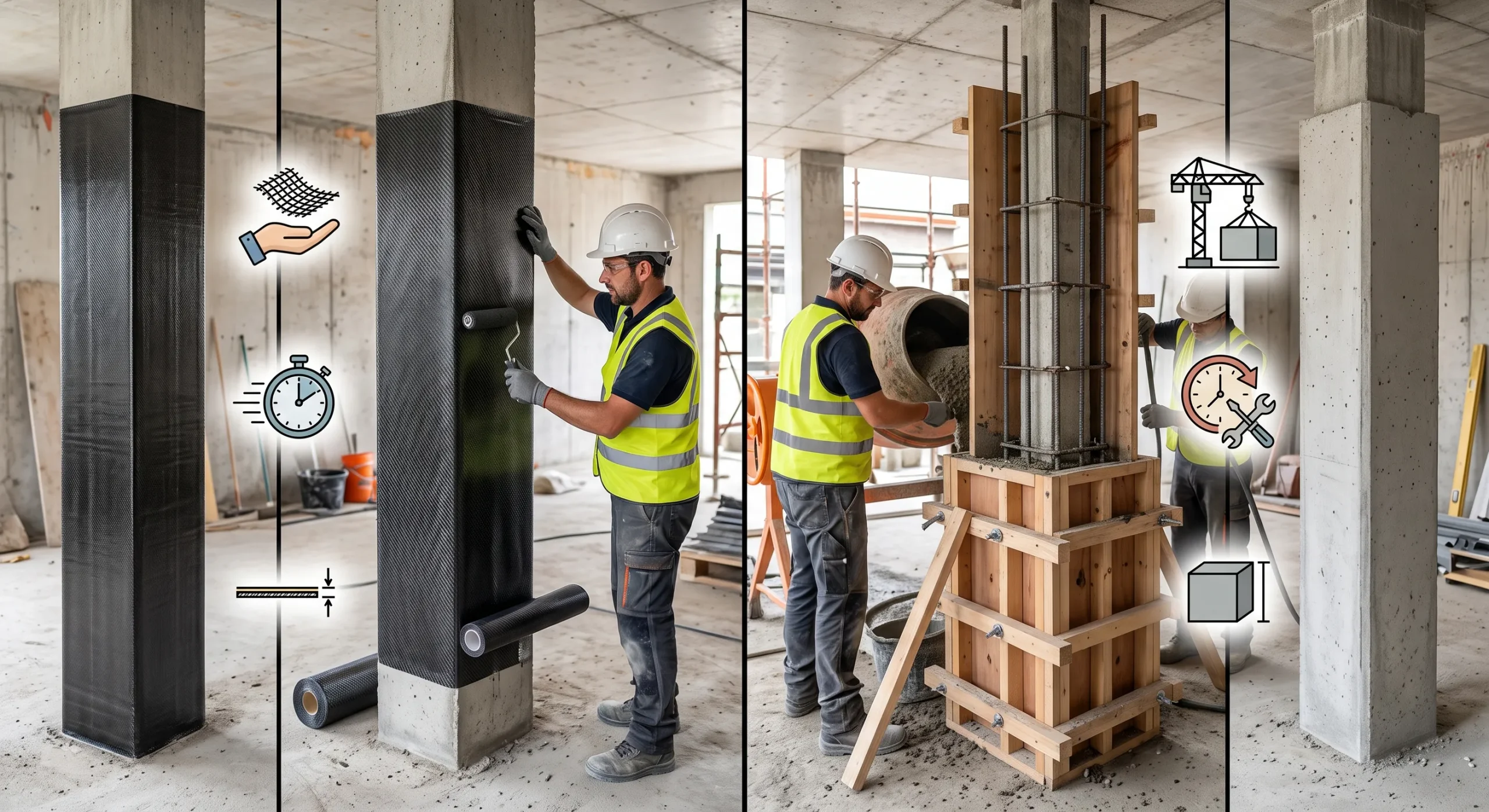

FRP یا ژاکت بتنی؛ کدام روش برای مقاوم سازی سازه بهتر است؟ پاسخ این سؤال به وضعیت سازه، نوع عضو، میزان ضعف، ظرفیت مورد نیاز، محدودیت وزن و ابعاد و شرایط اجرایی پروژه بستگی دارد. FRP و ژاکت بتنی هر دو از روش های نوین مقاوم سازی ساختمان و روشهای مورد استفاده برای تقویت اعضای سازهای هستند، اما مکانیزم عملکرد و ویژگیهای اجرایی آنها با یکدیگر تفاوت زیادی دارد.
مقاومسازی با FRP با استفاده از الیاف مسلحشده با پلیمر، مانند CFRP یا GFRP، امکان تقویت اعضای سازهای را با وزن و ضخامت کم فراهم میکند. در مقابل، ژاکت بتنی با اضافه کردن یک لایه بتن مسلح جدید در اطراف عضو موجود، سطح مقطع و ظرفیت سازهای آن را افزایش میدهد.
در این مقاله از بیکران سازان شمال تفاوت FRP و ژاکت بتنی را از نظر عملکرد، روش اجرا، مزایا، معایب، هزینه و کاربرد بررسی میکنیم تا مشخص شود هر روش برای چه شرایطی در مقاوم سازی ساختمان انتخاب مناسبتری است.
FRP مخفف Fiber Reinforced Polymer به معنای پلیمر مسلحشده با الیاف است. این سیستم از الیاف تقویتکننده و رزین پلیمری تشکیل میشود.
الیاف میتوانند از جنس کربن، شیشه یا مواد دیگر باشند. از رایجترین انواع آن در مقاوم سازی میتوان به CFRP و GFRP اشاره کرد. FRP معمولاً به شکل پارچه، نوار یا لمینیت روی سطح عضو سازهای اجرا میشود و بسته به نوع طراحی میتواند برای تقویت تیر، ستون، دال و دیوار مورد استفاده قرار گیرد.
مقاوم سازی با ژاکت بتنی یکی از روشهای سنتی و شناختهشده تقویت سازههاست که در آن با اضافه کردن بتن و آرماتورهای جدید به اطراف عضو موجود، ابعاد و ظرفیت آن افزایش پیدا میکند.
در این روش، عضو موجود و لایه جدید باید بهگونهای به یکدیگر متصل شوند که بتوانند در انتقال نیرو عملکرد مناسبی داشته باشند. ژاکت بتنی معمولاً برای تقویت اعضایی مانند ستون، تیر، دیوار و برخی اعضای فشاری مورد استفاده قرار میگیرد.

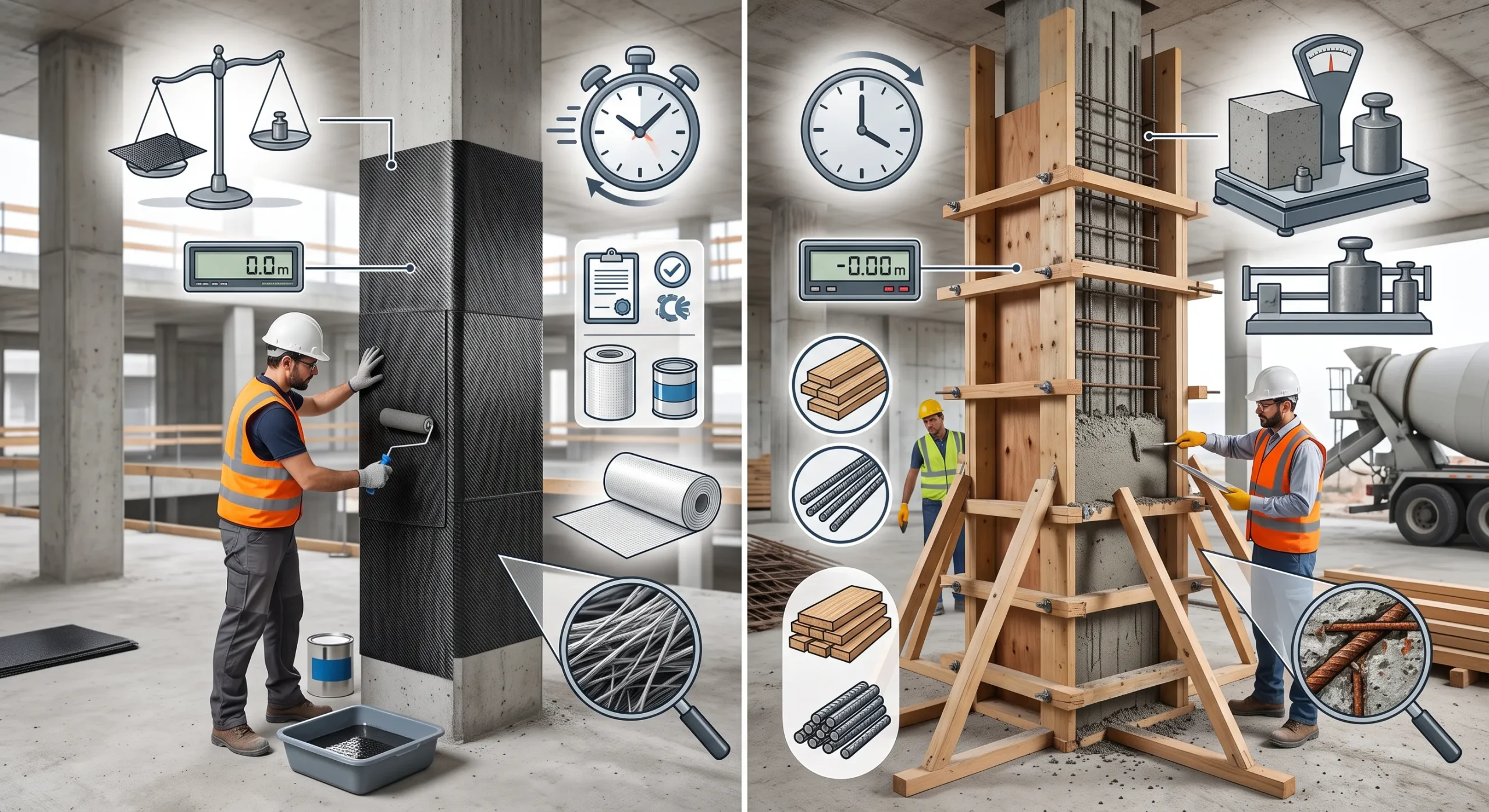

مهمترین تفاوت این دو روش در نحوه افزایش ظرفیت عضو است. در FRP، سیستم تقویتی به سطح عضو اضافه میشود و الیاف در راستای مورد نیاز، بخشی از نیروهای کششی یا سایر نیروهای طراحی را تحمل میکنند.
در ژاکت بتنی، یک مقطع جدید در اطراف عضو ایجاد میشود و با استفاده از بتن و آرماتور، سطح مقطع و ظرفیت عضو افزایش پیدا میکند.
| معیار مقایسه | FRP | ژاکت بتنی |
|---|---|---|
| وزن اضافهشده | بسیار کم | قابلتوجه |
| افزایش ابعاد عضو | بسیار محدود | قابلتوجه |
| سرعت اجرا | معمولاً بالا | معمولاً پایینتر |
| نیاز به قالببندی | معمولاً ندارد | معمولاً دارد |
| خوردگی | الیاف دچار زنگزدگی نمیشوند | آرماتور و بتن نیازمند حفاظت مناسب هستند |
| ضخامت اجرا | کم | زیادتر |
| زمان رسیدن به عملکرد نهایی | معمولاً کوتاهتر | وابسته به فرآیند اجرای بتن و عملآوری |
| نیاز به نیروی متخصص | بالا | بالا |
| هزینه مصالح | بسته به سیستم | بسته به بتن، آرماتور و اجرا |
| مناسب برای | تقویت با وزن و ضخامت کم | افزایش قابلتوجه سطح مقطع و ظرفیت |
| محدودیت دمایی | رزین میتواند حساس باشد | عملکرد متفاوت در برابر حرارت |
| میزان عملیات ساختمانی | نسبتاً کم | معمولاً بیشتر |
روش اجرای این دو سیستم تفاوت زیادی دارد که در ادامه مراحل هر کدام را بررسی میکنیم:
نصب این سیستم بر کیفیت سطح بستر و رزین وابسته است.
این روش به عملیات اجرایی و فضای کاری بیشتری نیاز دارد.
از نظر وزن، FRP بهمراتب سبکتر است. سیستم FRP بهصورت یک لایه تقویتی نازک روی عضو اجرا میشود، در حالی که ژاکت بتنی شامل بتن و آرماتور جدید است که در محدودیت بار مرده به شدت تاثیرگذار است.
در شرایط مناسب، FRP معمولاً سریعتر اجرا میشود؛ زیرا عملیات سنگین آرماتوربندی، قالببندی، بتنریزی و عملآوری بتن از آن حذف شده است.
نمیتوان گفت همیشه یکی ارزانتر است. قیمت اجرای FRP در مصالح بالاتر است اما هزینه تجهیزات، تخریب و زمان کمتر است. ژاکت بتنی در حجم بالا ممکن است اقتصادیتر باشد.

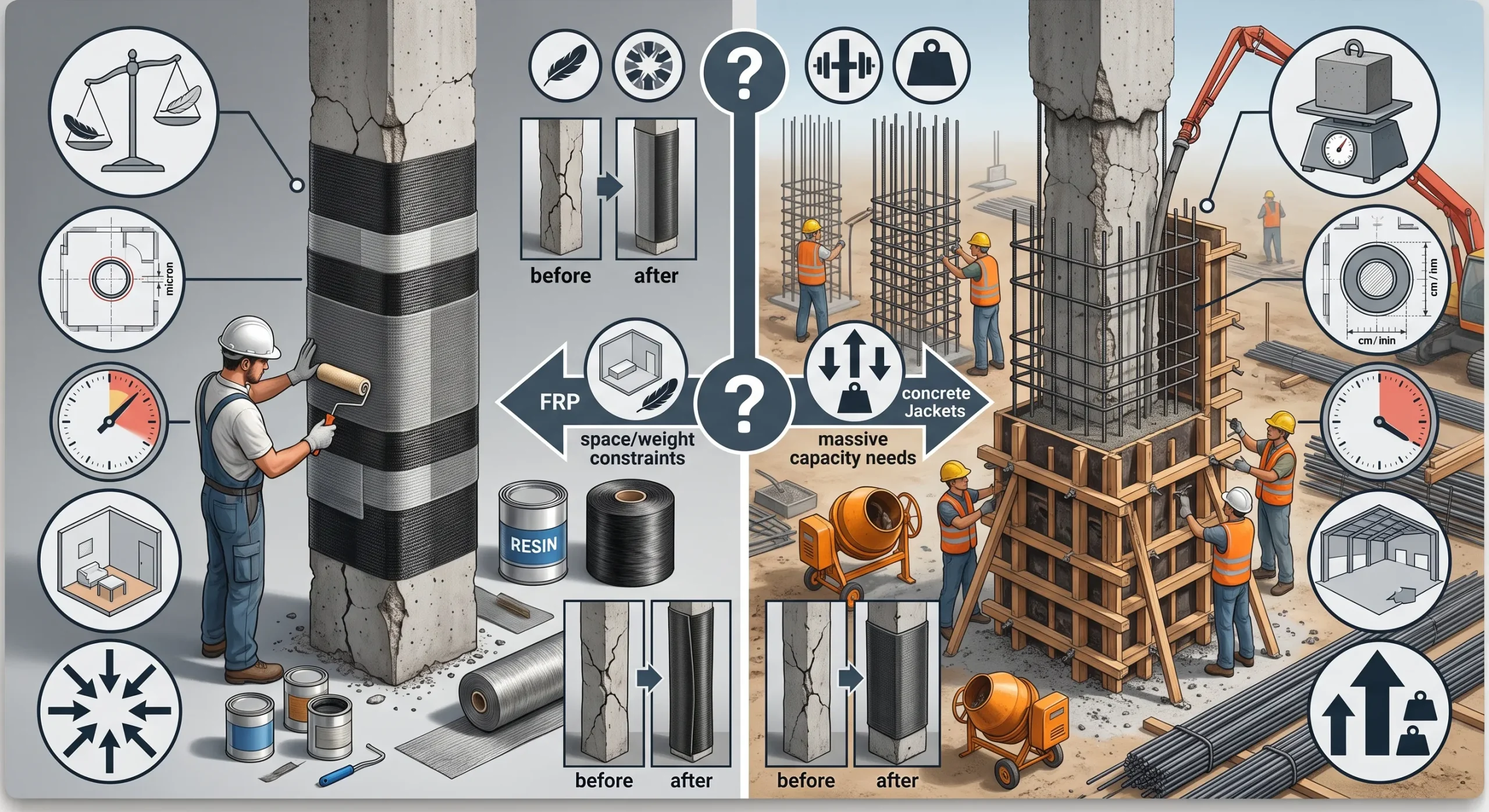

انتخاب روش برای ستون به نوع ضعف و میزان تقویت مورد نیاز بستگی دارد. FRP میتواند برای محصورسازی و بهبود عملکرد برخی ستونهای بتن مسلح مورد استفاده قرار گیرد و مزیت اصلی آن وزن و ضخامت کم است.
در مقابل، ژاکت بتنی میتواند با افزایش سطح مقطع ستون، ظرفیت آن را به شکل قابلتوجهی افزایش دهد. اگر محدودیت ابعاد و وزن اهمیت زیادی داشته باشد، FRP ممکن است گزینه مناسبی باشد. اگر عضو نیازمند افزایش چشمگیر سطح مقطع باشد، ژاکت بتنی کاربردیتر است.
برای تیرها نیز انتخاب روش به نوع ضعف بستگی دارد. اگر هدف، تقویت خمشی یا برشی عضو با حداقل افزایش وزن و ابعاد باشد، FRP میتواند گزینه مناسبی باشد؛ اما در صورتی که تیر دچار آسیب گسترده باشد ژاکت بتنی ارجحیت دارد.
در مقاوم سازی لرزهای، وزن اهمیت زیادی دارد. FRP به دلیل وزن بسیار پایین میتواند در مواردی که هدف بهبود رفتار اعضا بدون افزایش جرم است مزیت داشته باشد. ژاکت بتنی نیز برای افزایش ظرفیت موثر است اما جرم اضافی آن باید در تحلیل لرزهای لحاظ گردد.
| شرایط پروژه | گزینه محتملتر |
|---|---|
| محدودیت افزایش وزن | FRP |
| محدودیت افزایش ابعاد | FRP |
| نیاز به اجرای سریع | FRP |
| نیاز به تقویت موضعی | FRP |
| نیاز به افزایش قابلتوجه سطح مقطع | ژاکت بتنی |
| آسیب گسترده عضو | بسته به ارزیابی، اغلب ژاکت یا روش ترکیبی |
| نیاز به افزایش قابلتوجه ظرفیت | بسته به محاسبات (اغلب ژاکت بتنی) |
| محیط بسیار خورنده | FRP میتواند مزیت داشته باشد |
این جدول صرفاً یک راهنمای اولیه است و انتخاب نهایی باید بر اساس محاسبات مهندس طراح انجام شود.
در بیکران سازان شمال، انتخاب روش مقاوم سازی بر اساس نوع ضعف و شرایط واقعی سازه انجام میشود و نمیتوان یک روش را برای تمام پروژهها مناسب دانست.
در ارزیابی پروژه، مواردی مانند نوع عضو، ظرفیت موجود، بارگذاری، شرایط بتن و آرماتورها، محدودیت وزن و ابعاد، شرایط محیطی و هدف مقاوم سازی باید بررسی شوند. هدف ما انتخاب روشی نیست که صرفاً از نظر تئوری بهتر به نظر برسد؛ بلکه باید مناسبترین روش برای همان سازه طراحی و اجرا شود.
پاسخ قطعی به سؤال «FRP یا ژاکت بتنی؛ کدام بهتر است؟» وجود ندارد. هر دو روش در شرایط مشخص میتوانند عملکرد مناسبی داشته باشند.

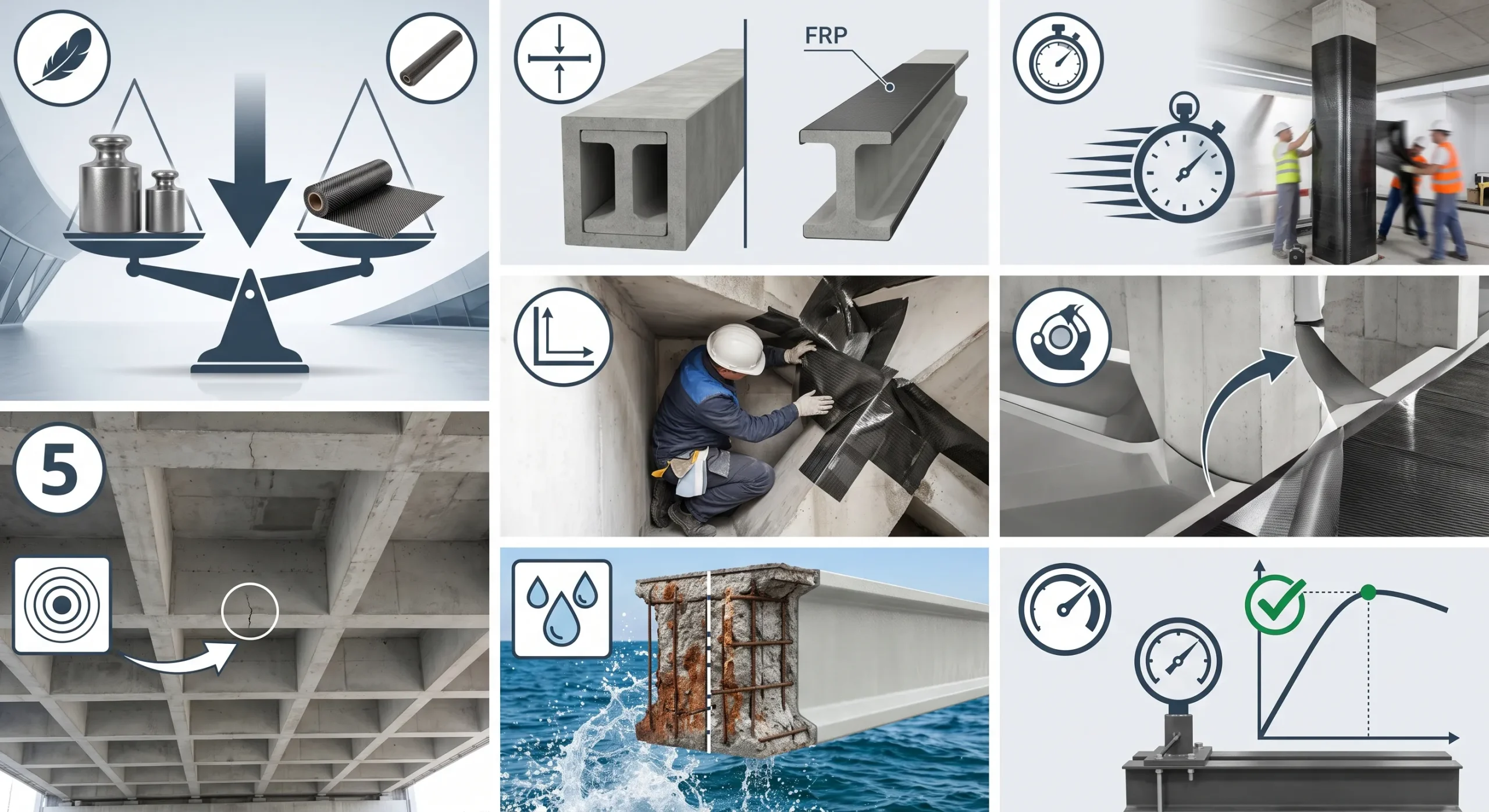

FRP زمانی مزیت بیشتری دارد که وزن کم، ضخامت پایین، سرعت اجرا، مقاومت در برابر خوردگی و تقویت موضعی اهمیت داشته باشد.

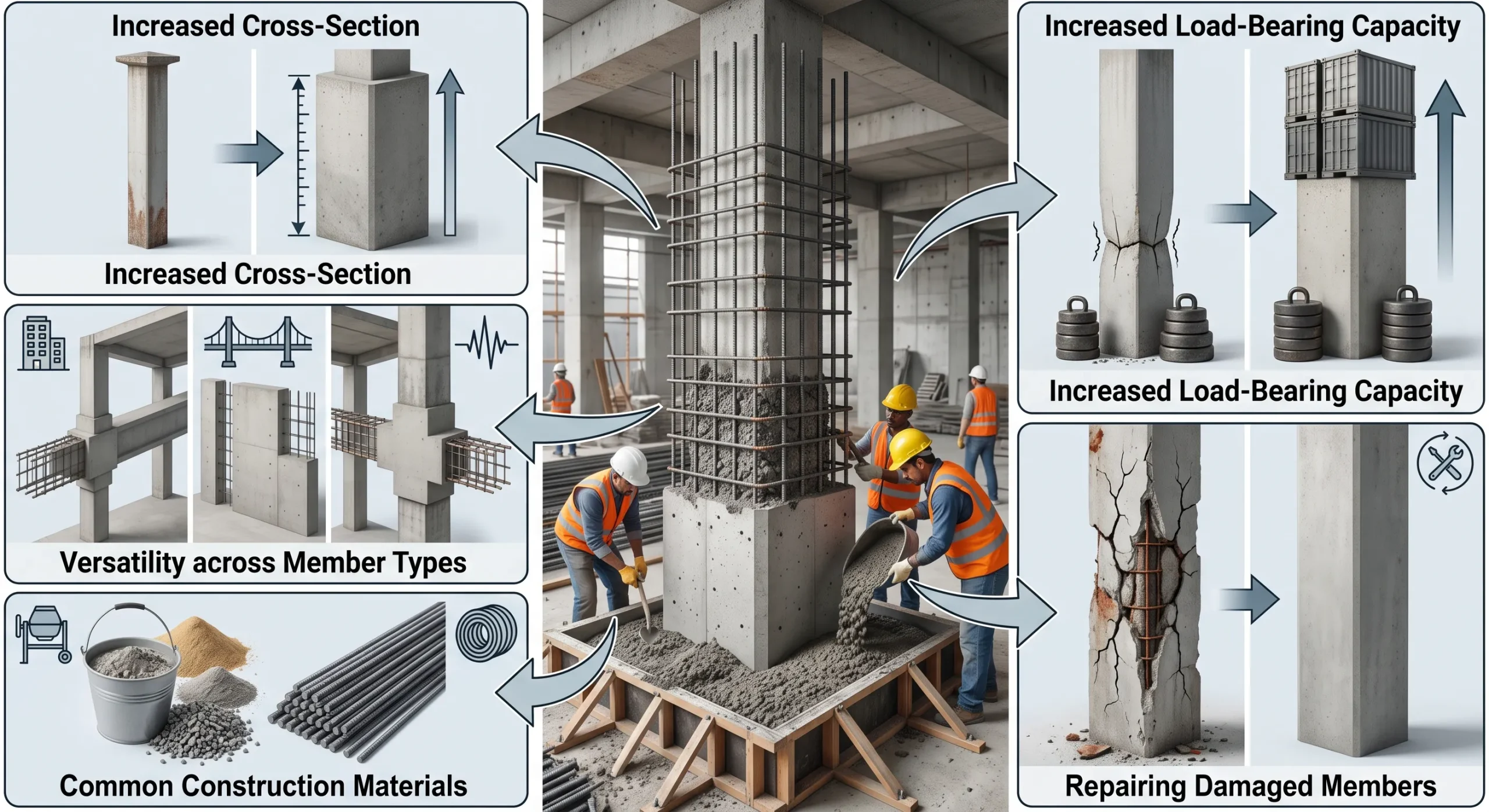

ژاکت بتنی زمانی انتخاب مناسبتری است که نیاز به افزایش قابلتوجه سطح مقطع و ظرفیت عضو وجود داشته باشد یا شرایط سازهای با استفاده از ژاکت بهتر تأمین شود.
بنابراین، «بهترین روش» لزوماً روشی نیست که بیشترین مزایا را روی کاغذ داشته باشد؛ بلکه روشی است که بتواند نیاز سازه را با کمترین محدودیت و مناسبترین هزینه تأمین کند.
